Ограничения > Перпендикулярность

Вызов команды:

Ограничение может быть назначено практически между любыми линиями чертежа:

•Между двумя отрезками.

•Между отрезком и кривой любой формы. В этом случае отрезок будет перпендикулярен касательной к этой кривой.

•Между двумя кривыми. В этом случае перпендикулярны будут касательные к этим кривым.

Место проведения касательной происходит случайным образом. Это связано с тем, что для любой кривой можно провести бесконечное множество касательных, и если требуется определить ту точку где, будет проходить касательная, к которой будет назначено ограничение перпендикулярности, то нужно накладывать дополнительные ограничения.



Если положение обоих объектов не фиксировано другими ограничениями, то, какой объект будет перемещён при применении перпендикулярности, зависит от типа объектов.

При создании ограничения между двумя отрезками, между двумя окружностями/дугами окружности или между прямой и окружностью/дугой окружности перемещается объект, выбранный вторым.

При создании ограничения между двумя эллипсами/дугами эллипса или двумя сплайнами перемещаются оба объекта.

При создании ограничения между эллипсом/дугой эллипса и объектом любого другого типа, кроме сплайна, перемещается объект, отличный от эллипса/дуги эллипса.

При создании ограничения между сплайном и объектом любого другого типа перемещается объект, отличный от сплайна.

Если фиксировано положение только второго объекта, то будет перемещен первый. Если фиксировано положение обоих объектов, то новое ограничение выдаст ошибку.



В данном контексте отрезки, эллипсы и дуги считаются зафиксированными, если зафиксировано положение хотя бы одной из их точек и при этом нет фиксации точек другого объекта.

При перемещении сплайнов их форма меняется произвольным образом. Остальные объекты сохраняют форму при перемещении. Если имеющиеся ограничения не позволяет реализовать перпендикулярность простым перемещением одного из объектов, то могут быть перемещены незафиксированные точки любого из объектов, что ведёт к изменению геометрии объектов.



Ограничение позволяет выбирать несколько вторых объектов.



Если перпендикулярные объекты не пересекаются друг с другом, то при выборе созданного ограничения или наведении на него курсора, будут отображаться тонкие пунктирные линии, продлевающие объекты до пересечения.



Пиктограмма ограничения отображается рядом с точкой пересечения ограничиваемых объектов.

По умолчанию рядом с пиктограммой ограничения в окне чертежа отображается цифровой индекс, означающий порядковый номер ограничения. Отображение индексов можно отключить в установках системы.

Пример

Перпендикулярность отрезка и сплайна в заданной точке

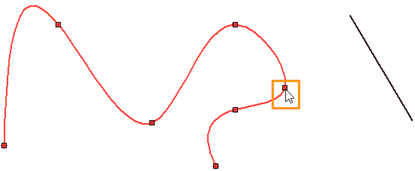

Пускай нам дан сплайн, и нужно сделать так, чтобы отрезок, расположенный справа от сплайна, был перпендикулярен касательной, проведённой к сплайну, в точке под курсором.

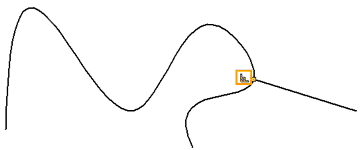

Если сразу задать ограничение перпендикулярности между сплайном и отрезком, то точка, в которой отрезок будет перпендикулярен к сплайну, будет выбрана случайным образом из бесконечного множества возможных. Поэтому, сначала нужно задать ограничение Совпадение и связать точку начала отрезка и заданную точку сплайна. Тогда для отрезка будет возможно только одно место пересечения со сплайном.

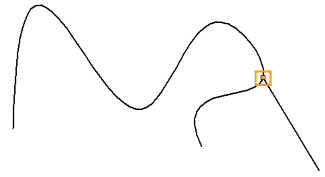

Далее делаем отрезок перпендикулярным к сплайну. Для этого выбираем в Ленте команду ограничения Перпендикулярность. При помощи выбираем сплайн и отрезок, затем заканчиваем ввод ( или <Ctrl>+<Enter>).
