Симметрия 2D элементов

Вызов команды переноса:

Вызов команды копии:

Для создания симметрии необходимо указать только ось, относительно которой будут отражаться выбранные объекты. Ось можно задать, либо указав существующие прямую или отрезок с помощью , либо задав две точки, через которые должна проходить ось симметрии. В качестве точек можно использовать существующие 2D узлы.

При задании координат точек можно зафиксировать координату по одной из осей, установив флаг слева от значения координаты. В этом случае перемещение мыши в 2D окне будет влиять только на значение той координаты, для которой флаг не установлен.

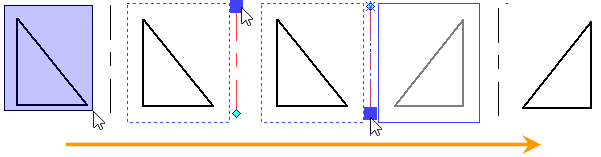

Последовательность действий и результат выполнения команды Перенос с симметрией.

Следующие опции автоменю позволяют ускорить процесс задания горизонтальных/вертикальных осей симметрии:

По умолчанию обе опции являются активными. Это означает задание произвольной оси (необходимо указать произвольные две точки или произвольную прямую/отрезок). При отключении одной из опций включается режим создания горизонтальной/вертикальной оси. Оставшаяся активной опция определяет вид оси: - горизонтальная ось, - вертикальная ось. В этом случае достаточно указать только одну точку, через которую будет проходить ось симметрии.

При выполнении симметрии текстов в окне параметров дополнительно можно установить флаг Симметрия текстов. При снятом флаге симметрия изменяет только положение текста. При установленном флаге симметрично отражается и содержимое текста.



При копировании в режиме Создать копию с ограничениями будет автоматически создано ограничение Симметричность.
