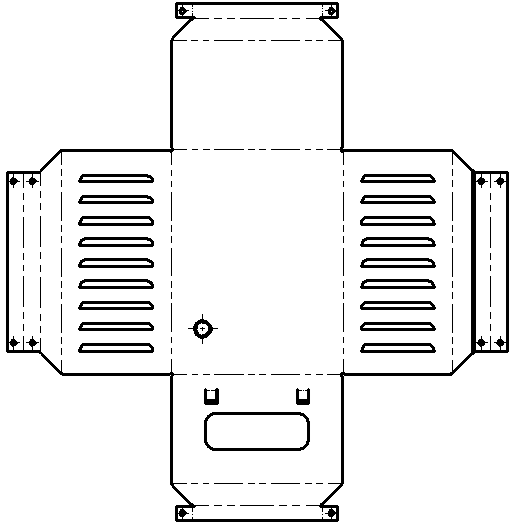

Команда предназначена для создания чертежа развёртки листовой детали. Команда доступна в ленте при активном 2D виде и в режиме черчения на активной РП.

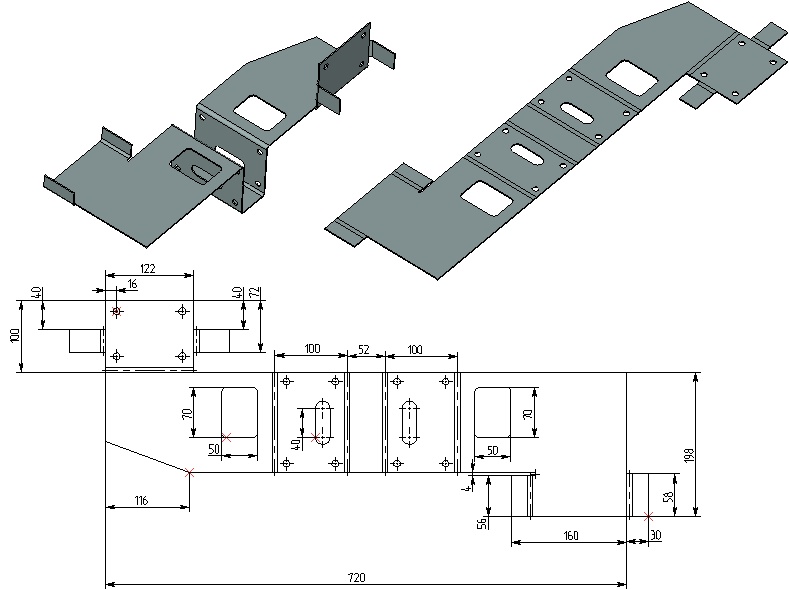

При необходимости чертёж листовой детали в согнутом состоянии и ей развёртки можно разместить на одной странице.
Интерфейс команды Проекция развертки аналогичен интерфейсу команды Произвольный вид. Однако, в отличие от последней, для проекции развёртки направление проецирования задаётся автоматически таким образом, чтобы оно было перпендикулярно развёртке. Для проекции развёртки автоматически создаётся заголовок вида, содержащий символ развёртки
. При необходимости заголовок можно отредактировать или удалить.

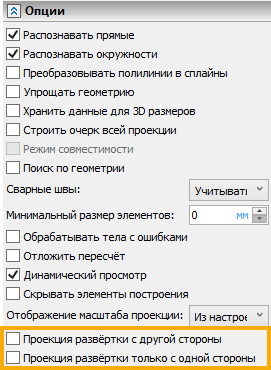

Помимо стандартного для всех типов проекций набора элементов управления, на вкладке Опции окна параметров команды доступны следующие флаги:
•Проекция развёртки с другой стороны
Позволяет сменить направление проецирования на противоположное.
•Проекция развёртки только с одной стороны
Проецирует не всё тело, а только набор граней (поверхностей), видимых со стороны направления проецирования. Это позволяет избежать возникновения разрывов и лишних линий в некоторых сложных случаях, а также ускоряет пересчёт проекции.
Для отображения на проекции зон гибки необходимо в параметрах проекции отключить флаг Упрощение геометрии на закладке Дополнительные и включить флаг Гладкие сопряжения на вкладке Линии. Для отображения осевых линий гибки необходимо включить флаг Осевые линии на вкладке Линии.
