Параметры документа > Страница > Лист > Зоны

Вкладка Зоны используется для установки параметров разбивки страницы чертежа на зоны. Для разных стандартных форматов листа заданы разные параметры разбивки по умолчанию. Обозначения зон могут отображаться в 2D окне, но не выводятся на печать. Система может автоматически определять, в какой зоне находится обозначение или заголовок вида на чертеже и автоматически добавлять номер зоны и/или листа к связанному обозначению. Также доступно автоматическое заполнение колонки Зона в спецификациях, в зависимости от того, в какой зоне находится обозначение соответствующей позиции на сборочном чертеже.

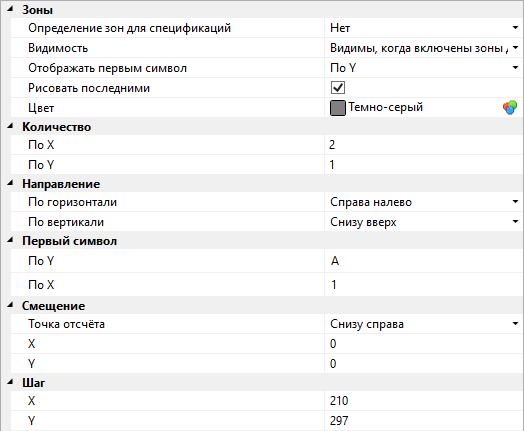

Зоны

Определение зон для спецификации

Данный параметр позволяет автоматически заполнить колонку Зона стандартной спецификации после простановки позиций на сборочном чертеже. Кроме того, от данного параметра зависит порядок нумерации зон. В выпадающем списке доступны следующие опции:

•Нет
Колонка Зона в спецификации не заполняется, нумерация зон текущей страницы начинается заново.

•Нумерация в пределах одного листа
Колонка Зона в спецификации заполняется автоматически, нумерация зон текущей страницы начинается заново.

•Сквозная нумерация по горизонтали
Колонка Зона в спецификации заполняется автоматически, нумерация зон текущего листа по горизонтали продолжает нумерацию предыдущих страниц, если для них установлена такая же опция.

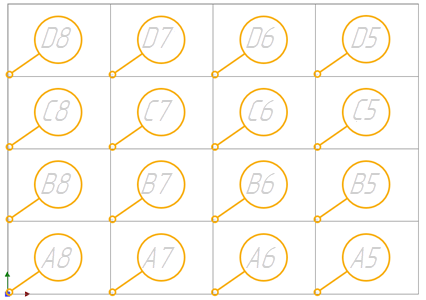

Принцип нумерации показан на рисунках ниже на примере двух страниц формата A0, для которых остальные параметры вкладки Зоны имеют значения по умолчанию.

Видимость
Видимость зон в окне чертежа. В выпадающем списке доступны следующие опции:

•Нет
Зоны не отображаются на чертеже

•Да
Зоны отображаются на чертеже при любом значении параметра Определение зон для спецификации, но порядок нумерации зон зависит от этого параметра.

•Видимы, когда включены зоны для спецификации
Зоны отображаются на чертеже при условии, что для параметра Определение зон для спецификации не установлено значение Нет. Порядок нумерации зон также зависит от этого параметра

Отображать первым символ
Задаёт, какой из символов, определяющих зону (по оси X или Y), будет стоять первым в её обозначении.

Рисовать последними
При установленном флаге обозначения зон отображаются поверх элементов чертежа, при снятом флаге обозначения зон перекрываются элементами чертежа.

Цвет
Цвет линий, обозначающих границы зон. Выбор цвета осуществляется аналогично описанному в разделе Цвет.

Количество

Количество зон по вертикали (По Х) и горизонтали (По Y).

Направление

Направление нумерации зон По горизонтали (Слева направо или Справа налево) и По вертикали (Сверху вниз или Снизу вверх).

Первый символ

Задаёт начальный символ обозначения зон по вертикали (По Х) и горизонтали (По У).

Следует помнить, что настройки команды Параметры документа распространяются только на одну страницу. Поэтому, для чертежей, выполненных на нескольких страницах, разметку зон нужно задавать отдельно, при этом следует учесть сквозную нумерацию зон по горизонтали (по оси Х).

Смещение

Смещение разбиваемой на зоны области по осям X и У относительно Точки отсчёта и положение этой точки (Снизу слева или Снизу справа).

Шаг

Размер одной зоны по осям Х и Y
