Обозначение и заголовок вида

Вызов команды:

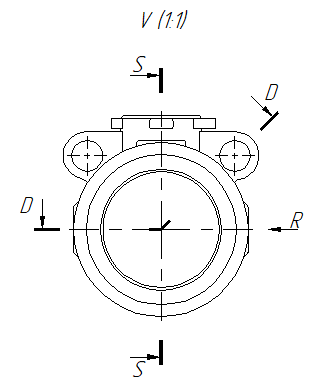

Команда предназначена для создания обозначений разрезов и сечений, обозначений видов по стрелке, а также заголовков видов. Если обозначения сечений и видов по стрелке размещены на проекциях 3D модели, то по таким обозначениям можно создать проекции соответствующего типа (см. главы Разрез и сечение, Вид по стрелке).

После вызова команды необходимо выбрать тип создаваемого обозначения, активировав одну из следующих опций автоменю:

Опция создания простого сечения активна по умолчанию.

Обозначение выносного вида по круглому контуру, а также заголовок такого вида, создаются автоматически в процессе создания самого вида с помощью команды Выносной вид с обозначением.

Обозначения выносных видов по произвольному контуру можно создать вручную, используя линии изображения.

После выбора типа обозначения его предварительное изображение начинает следовать за курсором. Далее необходимо задать точки привязки одним из способов, описанных в главе Привязка обозначения вида. Количество точек привязки зависит от типа и желаемой конфигурации обозначения. После задания всех необходимых точек система автоматически переходит к созданию следующего обозначения.

На любом этапе работы с командой можно настроить параметры обозначения в служебном окне параметров, отображаемом на экране автоматически, либо в диалоге параметров, вызываемом с помощью следующей опции автоменю:

Помимо опций, перечисленных выше, в автоменю команды Обозначение вида доступны опции, специфические для конкретного типа обозначения (они описаны в главах с описаниями типов), опция привязки узлу (описана в главе Привязка), а также следующие опции, общие для большинства команд создания 2D элементов:

Основные темы в этом разделе:

•Привязка обозначения вида

•Обозначение разреза или сечения

•Обозначение вида по стрелке

•Заголовок вида

•Переключение камеры между видом и его обозначением

•Редактировать обозначение вида

См. также:

•Параметры шрифта элементов оформления чертежа

•Изменить размер шрифта и стрелок всех элементов на текущей странице
