3D Сварной шов

Вызов команды:

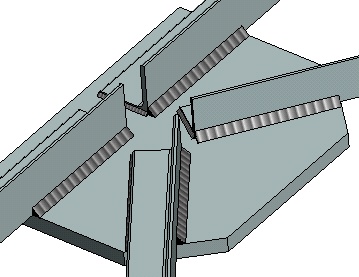

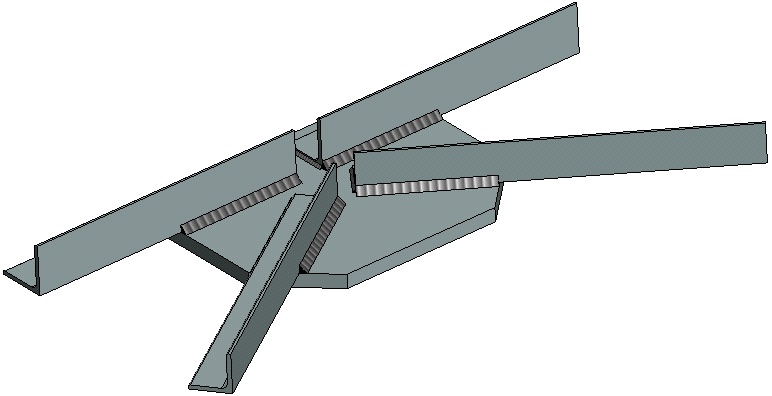

Команды T-FLEX CAD для моделирования сварных швов позволяют создавать сварные швы не только на 2D чертеже, но и на 3D модели. В 3D сцене место сварки обозначается специальным «декоративным» телом с характерной текстурой.

Для 3D сварного шва можно создавать обозначение так же, как и для сварного шва на 2D чертеже. Обозначение можно проставить непосредственно на 3D модели (это будет 3D надпись) или на 2D проекции данной модели.

При создании таблицы сварных швов на одной из 2D страниц данного документа, 3D сварные швы попадают в неё наравне с 2D сварными швами.

Основные сведения о 3D сварных швах

3D сварной шов может создаваться различными способами. Все способы создания 3D сварных швов можно разделить на группы:

•3D сварные швы, созданные по граням 3D модели;

•3D сварные швы по направляющим: по одной направляющей и по трём направляющим;

•3D сварные швы, созданные по рёбрам, 3D путям, 3D профилям, операциям;

•3D сварные швы, созданные по уже существующим 3D сварным швам.

Для 3D сварных швов по граням и по направляющим в 3D сцене создаётся новое косметическое тело. Такие швы не влияют на остальную часть 3D модели и не включаются в историю 3D модели. В дереве 3D модели тело 3D сварного шва помещается в отдельную папку Сварные швы. При создании 3D сварного шва другими способами новое тело не создаётся. Изображением сварного шва в 3D сцене будут те элементы модели, по которым он создан.

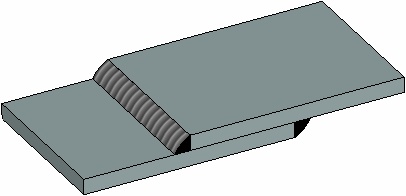

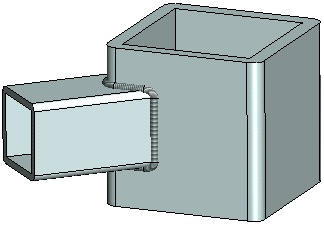

Используя различные способы создания 3D сварных швов T-FLEX CAD, можно имитировать на 3D модели различные виды сварных соединений.



Для любого 3D сварного шва можно указать, к какому типу сварных швов он принадлежит. Тип определяет все основные характеристики шва (тип сварного соединения, конструктивные элементы, обозначение). Принадлежность сварного шва к определённому типу не зависит от способа создания шва.

Тип сварного шва создаётся как отдельный элемент модели. Типы швов, определённые в документе, являются общими и для 2D, и для 3D сварных швов. Подробно о создании типов сварных швов рассказано в разделе Тип сварного шва.

Тип 3D сварного шва можно не указывать. Если тип не указан, то шов называется нестандартным. Нестандартные 3D сварные швы можно использовать для декорирования 3D модели. Например, пользователь хочет прорисовать сварной шов на модели только для большей её наглядности, не планируя в дальнейшем создавать документацию по сварным швам. В такой ситуации нецелесообразно тратить время на создание типа сварного шва. Достаточно задать на 3D модели нестандартный 3D сварной шов.

Следует отличать «нестандартный» 3D сварной шов от 3D сварного шва, созданного по нестандартному типу шва, параметры которого были заданы пользователем произвольно. 3D сварной шов нестандартного типа заносится в таблицу сварных швов.

Основные темы в этом разделе:

•Разновидности 3D сварных швов

•Создание 3D сварного шва
