Жгут

Жгут является частью иерархической структуры трассы, объединяющей несколько трасс или других жгутов. Например, жгуты могут использоваться при автоматической прокладке трасс.

Для создания жгутов необходимо построить трассы, которые впоследствии будут объединены в жгуты.

Команда создания жгута вызывается отдельно для каждого режима создания коммуникаций:

•В режиме Трубопровод:

•В режиме Электропровод:

•В режиме Вентиляция:

После активации команды следует указать трассы, которые будут объединены в жгут. Выбор трасс происходит при включённой опции в автоменю.

Обязательным условием объединения в жгут двух трасс, является наличие хотя бы одной точки пересечения двух соседних участков.

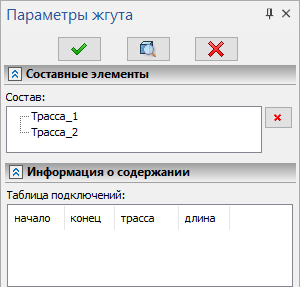

Все выбранные трассы отображаются в окне параметров в разделе Составные элементы.

Для завершения создания жгута необходимо нажать .
