Команда "Circle" - Окружность



Вызов команды:



Команда "Circle" позволяет создавать линии построения - окружности.



Создание окружностей

В команде в зависимости от текущего состояния вам доступны опции из следующего набора:

       <T>        Выбрать узел в качестве центра окружности.

       <T>        Выбрать узел, через который проходит окружность.

       <P>        Задать параметры окружностей.

       <L>        Выбрать прямую в качестве касательной.

       <N>        Выбрать узел.

       <C>        Выбрать окружность в качестве касательной.

       <E>        Выбрать эллипс.

       <S>        Выбрать сплайн.

       <A>        Выбрать ось симметрии для построения симметричной окружности.

       <O>        Выбрать окружность для создания концентричной ей.

       <W>        Выбрать 2D проекцию.

 <Пробел>        Создать узел на ближайшей точке пересечения двух линий построения.

       <Z>        Изменить способ касания окружности

       <F4>        Вызвать команду EConstruction для редактирования построений.

 <F3>        Вызвать команду ZWindow - задать рабочее окно.

       <Esc>        Отменить выбор элементов.

       <Esc>        Закончить выполнение команды.



Как и в случае с линиями построения, за счёт комбинирования небольшого набора опций можно получать разнообразные по геометрическим зависимостям окружности.

Опции и задают режим, при котором выбираемый узел будет являться центром

создаваемой окружности или будет принадлежать ей.



Типы окружностей

- С центром в узле и заданным радиусом

- С центром в узле, касательная к окружности

- С центром в узле, касательная к прямой

- С центром в узле, проходящая через узел

- Касательная к двум прямым с заданием радиуса

- Касательная к прямой, проходящая через узел с заданием радиуса

- Касательная к окружности, проходящая через узел с заданием радиусa

- Проходящая через два узла с заданием радиуса

- Касательная к прямой и окружности с заданием радиуса

- Касательная к двум окружностям с заданием радиуса

- Проходящая через три узла

- Касательная к трем прямым

- Касательная к двум прямым, проходящая через узел

- Касательная к прямой, проходящая через два узла

- Касательная к прямой и сплайну или эллипсу

- Касательная к окружности и сплайну или эллипсу

- Касательная к двум сплайнам или эллипсам

- Концентричная другой окружности с заданием приращения радиусa

- Симметричная другой окружности относительно оси

- Построенная на основе 2D проекции



При использовании опции <P> во время построения или редактирования окружности вы сможете задать параметры окружностей .



При создании окружностей, касательных к двум элементам (двум прямым, прямой и окружности, двум окружностям) в автоменю доступны опции, предназначенные для создания и отмены привязки к узлу:

       <G>        Привязать окружность к узлу

       <B>        Отменить привязку к узлу

Опция используется для привязки окружностей, касательным к двум линиям построения, к дополнительному узлу, определяющему вариант касания окружности. После вызова опции необходимо указать с помощью требуемый узел. В результате применения данной опции при изменении чертежа окружность будет перестраиваться таким образом, чтобы находиться как можно ближе к узлу. Это позволяет однозначно задать положение окружности относительно исходных прямых.

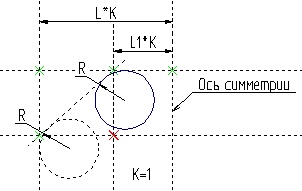

Приведённый ниже пример иллюстрирует применение данной возможности. Положение прямых на чертеже относительно прямой-оси симметрии определяется значением переменной K. Обе окружности построены как касательные к двум прямым. При этом окружность, обведённая непрерывной линией, привязана к помеченному узлу. Для второй окружности узел привязки не задан. Первый рисунок показывает исходное расположение элементов чертежа (K=1).

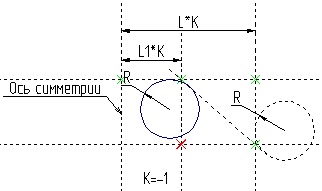

На втором рисунке показано, как изменится чертёж при значении переменной К=-1. Окружность, привязанная к узлу, перестроилась верно. Вторая окружность, построенная без привязки к узлу, поменяла своё положение относительно оси симметрии.



При необходимости отменить или переназначить узел привязки используется опция .



Основные приемы построения окружности можно рассмотреть на примере (смотри" Примеры построения окружностей ").



Для редактирования линий построения - окружностей, как и для редактирования других элементов построения предназначена команда EСonstruction.
