EC - Изменить построения

Вызов команды:

Пиктограмма	Лента
	Чертёж → Дополнительно → Линия построения
Клавиатура	Текстовое меню
<EC>	Правка > Построения > Линия построения

Команда "EConstruction" позволяет редактировать элементы построения (линии построения: прямые, окружности, эллипсы, сплайны, узлы).

Команда EСonstruction является одной из наиболее часто используемых команд. Ведь именно в ней вы можете в диалоге "переместить" необходимые построения для получения чертежа с новыми параметрами. Команда работает со всеми элементами построения.

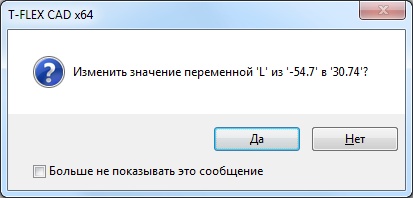

Если вы хотите изменить положение какого либо элемента построения, достаточно лишь выбрать его с помощью , переместить курсор в нужное место и снова нажать . Для задания точного значения положения используйте окно свойст или опцию . Если элемент был связан с переменной, система выдаст предупреждение.

clip7780

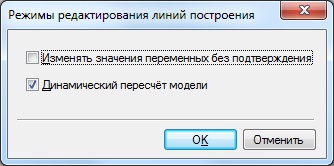

Если вы хотите, чтобы система не выдавала предупреждения, необходимо использовать опцию , когда еще не выбран ни один из элементов. При этом на экране появится диалоговое окно, в котором требуется установить необходимый параметр.

clip7781

Для редактирования параметров нескольких выбранных элементов построения используйте опцию .

Если же вы выбрали несколько элементов для редактирования, то необходимо задать параметры множественного редактирования, а затем редактировать непосредственно параметры построений.

Для того, чтобы значение параметров линий построения вновь было задано константами, а не переменными, используйте опцию <K> после выбора одного или нескольких (всех) элементов.

Для изменения значений геометрических параметров элементов построения можно использовать Отношения, появляющиеся в 2D окне при выборе редактируемого элемента. Эти Отношения временные, т.е. создаются системой автоматически при входе в режим редактирования элемента построения и автоматически удаляются при выходе из него. Обратите внимание, что для того, чтобы изменить параметр элемента построения с помощью Отношения, необходимо отключить режим динамического пересчёта (опция , см. ниже).

clip4684 clip4685

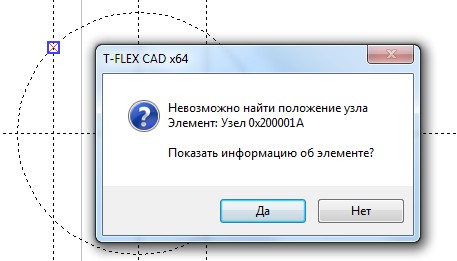

Если после изменения значений параметров какой-либо элемент построения не может быть построен, то есть нарушается геометрическая связь элементов, система выдает сообщение об ошибке и показывает ту связь, которая была нарушена.

line_32a

После вызова команды вам доступны следующие опции:

Задать параметры команды.

<V> Режим динамического пересчёта модели.

<L> Выбрать прямую.

<C> Выбрать окружность.

<E> Выбрать эллипс.

<S> Выбрать сплайн.

<N> Выбрать узел.

<Q> Обновить выступание всех прямых.

<K> Разрушить привязку.

<*> Выбрать все элементы.

<R> Выбрать элемент из списка (для поименованных элементов).

<Esc> Выйти из команды.

Опция (), вызванная до выбора линии построения, позволяет установить следующие режимы редактирования:

- Изменять значения переменных без подтверждения.

- Динамический пересчет модели (см. ниже).

После того, как вы выбрали элемент построения, он выделяется. Кроме того подсвечиваются элементы построения, на основе которых этот элемент был создан. Как и для других элементов чертежа множественный выбор осуществляется опциями <*> или <R> (использование в сочетании с нажатыми клавишами <Shift> (добавление к списку выбранных), а <Ctrl> (удаление из списка выбранных)).

Опция (<V>) управляет режимом динамического пересчёта модели (при включённом режиме положение всех элементов чертежа динамически изменяется в зависимости от изменения параметров редактируемой линии построения).

Опция - "Обновить выступание всех прямых" производит обрезку линий построения прямых и окружностей. Линии построения представляются в качестве отрезков или дуг, ограниченных крайними узлами. Учтите, что линии построения обрезаются только при установленном значении "Все обрезанные" параметра "Длина линий построения" команды ST: Параметры документа, закладка "Экран". При значении этого параметра "По умолчанию обрезанные" обрезаются линии построения, у которых параметр"Длина" задан значением "По умолчанию".

line_cut_1 line_cut_2

При множественном выборе вы можете воспользоваться опциями:

Установить параметры выбранных элементов.

<T> Обновить выступание выбранных прямых.

<K> Разрушить привязку.

Выбрать другой ближайший элемент

<Del> Удалить выбранные элементы

<Esc> Отменить выбор.

При выборе одного элемента вы можете использовать следующие опции:

<Enter> Задать новое положение линии построения.

Изменить параметры.

<L> Выбрать прямую.

<C> Выбрать окружность.

<Tab> Изменить способ касания окружности.

<N> Выбрать узел.

<O> Задать или изменить имя линии построения.

<M> Переопределить способ построения выбранного элемента.

<Alt><F1>Получить справочную информацию по выбранному элементу.

<T> Обновить границы видимости выбранной линии построения.

<K> Разрушить связь параметра выбранной линии построения с переменной или формулой.

<G> Привязать дугу или окружность к узлу.

Отменить привязку к узлу.

Выбрать другой ближайший элемент.

<Del> Удалить выбранные элементы построения.

<F3> Вызвать команду ZWindow - задать масштаб изображения

<Esc> Отменить выбор элемента.

<Shift><Enter> Выбрать элемент построения для редактирования.

Имя линии построения, которое вы можете задать по опции <O>, необходимо для решения сложных параметрических задач. Это имя позволит вам точно идентифицировать линию построения и в частности позволит напрямую брать какие-либо внутренние данные об этой линии в Редакторе Переменных (команда Variables) с помощью функции "get". Для обычного параметрического проектирования имя не требуется.

Изменение отношений между линиями построения

line_33a

Если вы хотите по каким-либо причинам изменить заданные отношения между созданными линиями построения, то это несложно сделать. Такое изменение можно произвести по опции <M> ("Переопределить"). Рассмотрим работу этой опции на примере.

Прямая 1 создана под углом к вертикальной прямой и проходит через узел, стоящий на пересечении вертикальной и горизонтальной прямых. Окружность 2 построена как касательная к прямым 1 и 4, а прямая 3 - касательная к окружности2. Допустим, вы хотите, чтобы прямая 1 стала параллельна вертикальной прямой. Поскольку другие элементы построения созданы относительно этой прямой, то ее нельзя просто удалить, а затем построить другим способом, без удаления сначала прямой 3, а затем окружности 2. Именно для таких случаев предназначена опция <M>. Войдите в команду EConstruction и выберите прямую 1 для редактирования. При этом выделится не только выбранная вами прямая, но и прямая с узлом, относительно которых она была построена:

line_33b line_33c

После выбора прямой вы можете нажать <M> для изменения способа построения прямой 1. Обратите внимание, что вы оказались в команде построения прямых Line, и вам предоставляется возможность как бы заново построить эту прямую. Отличие от построения прямой без использования опции <M> состоит в том, что на экране остаются выделенными изменяемая прямая и та, относительно которой она построена. Укажите на прямую, параллельно которой теперь должна проходить прямая 1. Появившийся курсор-прямую отведите на требуемое расстояние и зафиксируйте в новом положении нажатием :

line_33d line_33e

line_33g

Прямая 1 прорисуется в новом положении, все другие элементы, построенные относительно нее, сохранят свои способы построения, т.е. окружность 2 останется касательной к прямой 1.

Единственным ограничением при изменении отношений между линиями построения является то, что при этом не должно быть рекурсивного задания, то есть прямая не должна быть задана сама через себя. В этом случае появится сообщение, и изменение будет отменено:

line_33k

За этим исключением вы можете изменить отношения между любыми прямыми, окружностями, эллипсами и сплайнами. Особенно полезна эта возможность при импорте чертежей из других систем, например, файлов DXF или DWG системы AutoCAD.

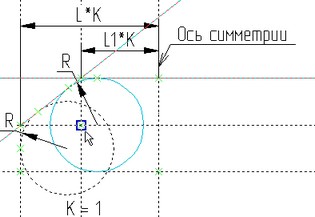

Для окружностей, выбранных для редактирования, в автоменю становятся доступны опции , предназначенные для привязки к узлу. Данные опции необходимы для построения сопряжения прямых окружностью, которое при изменении значений переменных или редактировании может переходить с одной стороны на другую. Задание привязки к узлу используется для окружностей, касательных к двум прямым, к двум окружностям, к прямой и окружности для привязки к дополнительному узлу. Этот узел будет определять такой выбор варианта касания окружности, который находится наиболее близко к нему (т.е. позволяет однозначно задать положение окружности относительно исходных прямых при изменении чертежа). На приведённом ниже рисунке задаётся узел привязки для окружности синего цвета. Для этого после вызова команды <EC> - "Изменить построения" выполняются следующие действия:

- выбирается окружность;

- выбирается опция (<G>);

- указывается узел привязки.

ec_a1

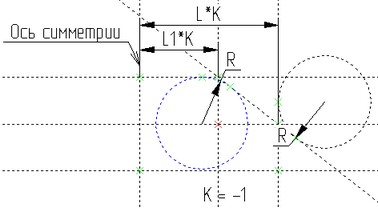

На следующем рисунке показано, как изменится чертёж при значении переменной К=-1. Окружность, нарисованная синим цветом, была привязана к узлу красного цвета и перестроилась верно. Вторая окружность построена без привязки к узлу, поэтому её положение в данном случае неправильно.

ec_a2

При необходимости отменить или переназначить узел привязки используется опция .

Другим способом, позволяющим изменить отношения между элементами построения, является использование команды "RL - Правка|Заменить".

С помощью этой команды Вы можете перепривязать цепочку элементов построения, построенную относительно какого-то элемента (например, прямой), к другому элементу построения.

Редактирование 2D путей

Редактирование пути позволяет добавить или удалить узловые точки; выбрать другую линию построения, соединяющую узловые точки отдельного участка пути; поменять направление пути, поменять нумерацию точек, а также задать новые параметры.

Выбрать путь для редактирования можно, указав на него курсором и нажав , повторным нажатием - выбираем область редактирования. В результате помечается выбранный путь, область редактирования и его узловые точки.

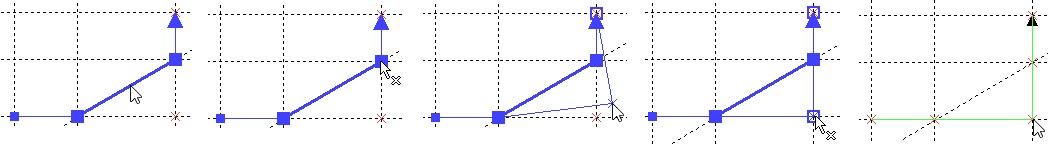

Изменение местоположения узловой точки контура пути

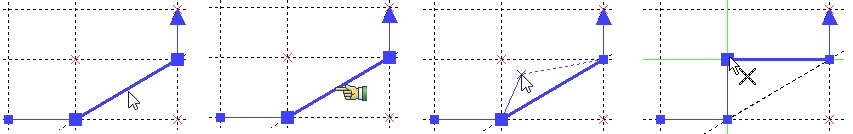

Для изменения местоположения узловой точки пути необходимо выполнить следующий набор действий:

●выбрать путь ;

●выбрать участок пути , который ограничен узлом, местоположение которого требуется изменить;

●выбрать узел ;

●переместить узловую точку в выбранное место и нажать .

●принять изменения или <Ctrl+Enter>.

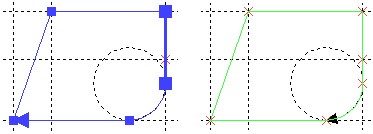

Создание дополнительных узловых точек контура пути

Для создания дополнительных узловых точек контура пути необходимо выполнить следующий набор действий:

●выбрать путь ;

●выбрать участок для редактирования ;

●выбрать опцию Режим добавления точки;

Режим добавления точки

●выбрать положение новой точки ;

●выйти из режима редактирования ;

●принять изменения или <Ctrl+Enter>.

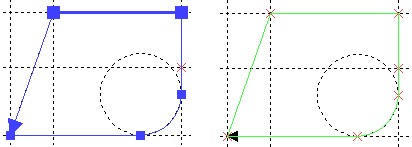

Удаление узловой точки контура пути

Для удаления узловой точки пути необходимо выполнить следующий набор действий:

●выбрать путь ;

●выбрать участок пути , который ограничен узлом, который требуется удалить;

●выбрать узел ;

●нажать клавишу <Del>;

●принять изменения или <Ctrl+Enter>.

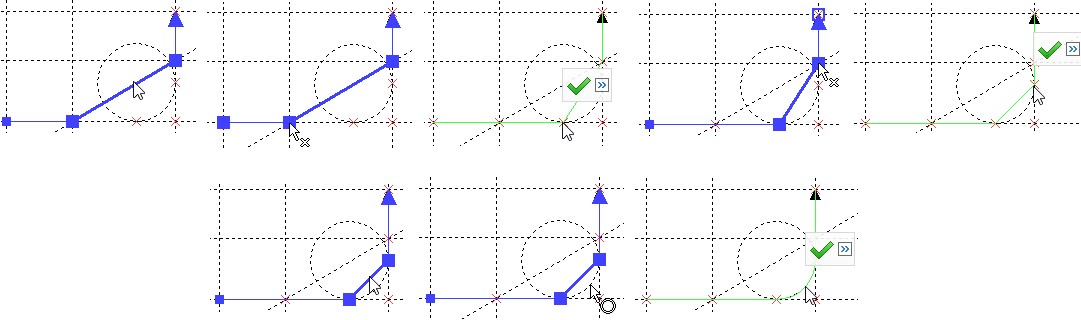

Изменение участка пути

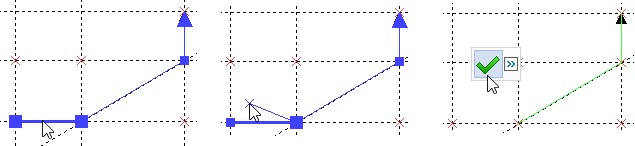

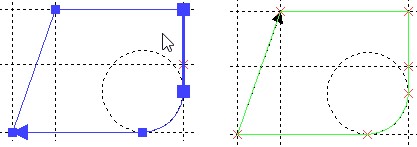

Рассмотрим пример, в котором прямолинейный участок пути необходимо заменить на участок по дуге окружности. При этом точки касания окружности не совпадают с точками начала и окончания прямолинейного участка.

●выбрать путь ;

●выбрать участок пути , который нужно изменить;

●выбрать и переместить первый узел участка в точку касания прямой и окружности (перемещение узла описано в подразделе выше);

●выбрать и переместить второй узел участка в точку касания прямой и окружности;

●вновь выбрать участок пути , который нужно изменить;

●выбрать тип лини, согласно которой должен следовать путь (в данном случае окружность);

	<С>	Выбрать окружность
	<E>	Выбрать эллипс
	<S>	Выбрать сплайн

●указать линию (в данном случае окружность) на чертеже;

●принять изменения или <Ctrl+Enter>.

Отображение номеров точек контура

Для отображения номеров точек в контуре 2D пути используется опция:

<Q>

Показать/Спрятать номера точек контура

При включении данной опции точки пути нумеруются в соответствии с их порядком и направлением пути. Номер точки отображается рядом с соответствующим узлом. Когда несколько последовательных точек контура совпадают, их номера выводятся через запятую.
