Иконка документа
Иконка документа |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Инструменты → Спец. данные → Иконка |
Клавиатура |
Текстовое меню |
<IC> |
Сервис > Специальные данные > Иконка |

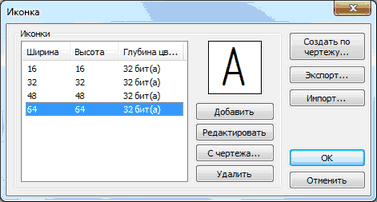

После вызова команды открывается окно диалога “Иконка”. В поле “Иконки” данного диалога находится список иконок, созданных в данном документе. При выборе иконки в списке (с помощью
) в поле просмотра (справа от списка) появляется изображение выбранной иконки. Если в данном документе иконок нет, список будет пустым.
Напомним, что иконки могут создаваться автоматически. Режим автоматического создания иконок устанавливается в команде ST: Параметры документа (закладка “Сохранение”).

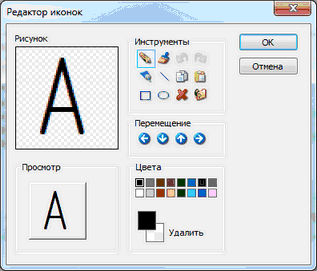

Для того, чтобы создать в текущем документе иконку, можно воспользоваться кнопками [Добавить] (“ручное” создание изображения иконки) или [С чертежа…] (автоматическое создание изображения иконки). При нажатии любой из этих двух клавиш появляется диалог, в котором предлагается выбрать размер создаваемой иконки: одно из стандартных значений или произвольно заданный размер. Крупные иконки (размера 32x32, 48x48, 64x64 пикселя) могут использоваться в окнах библиотек T-FLEX CAD. После выбора размера иконки при использовании кнопки [Добавить] открывается окно редактора иконок (см. ниже). |
|
При использовании кнопки [С чертежа…] поведение команды после выбора размера иконки зависит от того, каким образом была вызвана команда “IC: Создать/Редактировать иконку”. Если она была вызвана при активном 2D окне, то окно команды временно закрывается, и на экране появляется прямоугольная рамка, привязанная к курсору. Рамка позволяет выбрать область 2D чертежа, на основе которой будет создано изображение иконки. Если же команда была вызвана из 3D окна системы, то изображение иконки создаётся на основе содержимого всего 3D окне текущего документа.
В диалоге команды есть ещё одна кнопка, позволяющая создавать иконки – кнопка [Создать по чертежу…]. Эта кнопка создаёт сразу несколько иконок разного размера. Изображение иконки задаётся так же, как и при использовании кнопки [С чертежа…].
Помимо создания, в команде “IC: Создать/ Редактировать иконку” можно редактировать и удалять уже существующие иконки. Для редактирования иконки необходимо выбрать её в списке (с помощью Для того, чтобы удалить уже существующую иконку, достаточно выбрать её в списке и нажать кнопку [Удалить]. Кнопка [Экспорт…] позволяет сохранить все созданные в текущем документе иконки в один внешний файл формата “*.ico”. Загрузить иконки из внешнего файла можно с помощью кнопки [Импорт…]. |
|
