Переменные и уровни видимости (переменные и приоритеты)



Каждый элемент системы T-FLEX CAD имеет, наряду с другими параметрами, параметр "Уровень". Уровень определяет, будет или не будет отображаться элемент на экране при перерисовке чертежа, то есть определяет видимость элемента на чертеже. При этом видимость элемента на чертеже зависит от заданного в команде SHow интервала уровней видимости для данных элементов.

Использование в качестве значения уровня значения переменной или значения выражения позволяет вам достаточно просто изменять чертеж, в зависимости от каких-либо условий.

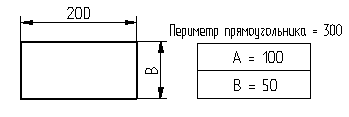

Рассмотрим использование переменных при задании уровня элементов на нашем чертеже PROBA.

Войдите в команду EDimension. Выберите размер, соответствующий переменной "A", и нажмите <P>. Введите в параметре "Уровень" значение "L" и нажмите [OK].

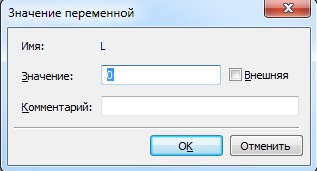

Так как такой переменной не существовало,то на экране появится меню для задания значения переменной "L". Введите значение "0".

Таким образом, вы задали связь значения уровня размера со значением переменной "L".

При задании уровня с помощью переменных или выражения фигурные скобки не используются.

Задайте аналогично уровень текста, отображающего значение переменной "A", переменной "L" с помощью команды EText. Далее войдите в команду EGraphics и выберите верхнюю линию изображения таблицы. Затем, используя опцию <Shift>, выберите правую и левую линию изображения таблицы. Теперь с помощью опции <P> или в поле "Уровень" статусной строки введите значение уровня "L" для выбранных линий изображения. Таким образом, вы задали связь значения уровня текста и трех линий изображения со значением переменной "L".

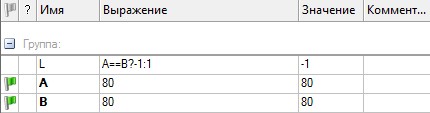

Теперь войдите в команду Variables и задайте следующее выражение для переменной "L".Задайте равные значения для переменных "A" и "B".

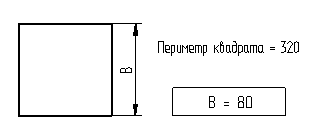

После выхода из Редактора Переменных чертеж на экране изменится.

На экране не отобразился размер, текст и линии изображения, у которых уровень задан переменной "L". Это произошло потому, что значение "L" равно "-1", так как значение "A" равно "B". Соответственно значение уровня не попадает в интервал видимости, установленный для размеров, текстов и линий изображения.

Если вы измените значения "A" и "B", то элементы снова отобразятся на чертеже.



У элементов изображения одним из параметров является приоритет. Для задания приоритета можно также использовать переменные. Принцип использования переменных в приоритетах аналогичен вышеизложенному.



Смотри: Способы создания переменных, Слои.Уровни.Приоритеты, Variables
