WE - 2D Сварной шов
WE - 2D Сварной шов |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Сборка → Сборка → 2D сварной шов Сварка → Сварка → 2D сварной шов |
Клавиатура |
Текстовое меню |
<WE> |
Сервис > Сварка > 2D сварной шов |
Для создания сварного шва используется команда “WE: Создать сварной шов”.

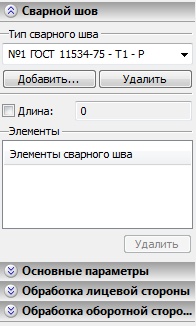

Для создания сварного шва необходимо после вызова команды выбрать в разделе “Сварной шов” окна свойств тип сварного шва. В выпадающем списке будут присутствовать те типы сварных швов, которые были определены в данном документе.
Если требуемый тип сварного шва ещё не создан, можно воспользоваться кнопкой [Добавить…]. При нажатии на эту кнопку будет запущена команда создания нового типа сварного шва. После завершения создания типа система вернётся в команду создания шва. Созданный тип шва будет автоматически выбран.
Если на момент запуска команды “WE: Создать сварной шов” в текущем документе не определено ни одного типа сварного шва, то будет автоматически запущена команда создания типа шва.
После выбора типа можно завершить создание шва. Будет создан 2D сварной шов, не связанный с элементами чертежа. Его длина по умолчанию равна 0. При необходимости длину сварного шва можно задать вручную. Для этого необходимо установить флажок “Длина” и задать в открывшемся справа поле ввода требуемую длину сварного шва.
Для того, чтобы связать создаваемый сварной шов с линиями 2D чертежа, необходимо указать в 2D окне линии изображения или 2D пути с помощью опций автоменю:
<I> Выбрать линии изображения
<P> Выбрать пути

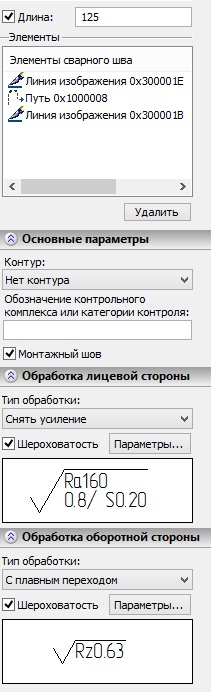

По умолчанию обе этих опции включены. Выбранные в 2D окне элементы заносятся в список “Элементы сварного шва”. Для отказа от выбора какого-либо элемента необходимо указать его в списке с помощью Длина сварного шва, связанного с элементами чертежа, по умолчанию определяется автоматически по длине выбранных линий или путей. При необходимости её также можно задать вручную, включив флажок “Длина”. В разделах “Основные параметры”, “Обработка лицевой стороны” и “Обработка оборотной стороны” можно задать индивидуальные параметры создаваемого сварного шва. В разделе “Основные параметры” можно задать следующие параметры: ●Контур: нет контура; по замкнутому контуру; по незамкнутому контуру; ●Монтажный шов: да/нет; ●Обозначение контрольного комплекса или категории контроля шва. В разделах “Обработка лицевой стороны” и “Обработка оборотной стороны” задаются способы обработки лицевой и оборотной стороны сварного шва. Параметр “Тип обработки” в каждом из данных разделов позволяет выбрать один из следующих типов обработки каждой стороны сварного шва: “Без обработки”, “Снять усиление”, “С плавным переходом”. Для того чтобы задать шероховатость лицевой или оборотной стороны сварного шва после обработки, следует установить флажок “Шероховатость” в соответствующем разделе окна свойств. В результате станет доступна кнопка [Параметры] справа от данного флажка. При нажатии кнопки отрывается диалог параметров шероховатости. После задания нужных параметров и закрытия диалога изображение заданной шероховатости появится в поле просмотра, расположенном ниже. |
|
Все индивидуальные параметры сварного шва, описанные выше, могут автоматически передаваться в модуль технологического проектирования “T-FLEX Технология”.
