Связь баз и допусков с размерами

Доступны привязка стрелки базы к размеру и связь параметров допуска с номиналом размера.

Привязка стрелки базы или допуска к размерной линии

Для привязки стрелки допуска или базы к размерной линии необходимо выбрать желаемый размер с помощью объектной привязки при задании положения начального узла стрелки.

Также размер можно выбрать с помощью следующей опции автоменю:

После активации данной опции нажатие в окне чертежа привязывает допуск или базу к линейному или радиальному размеру, ближайшему к месту нажатия.

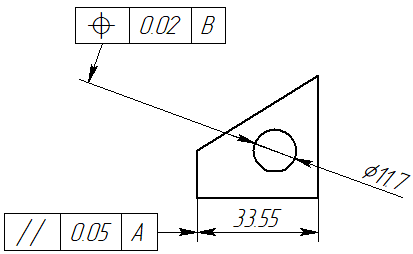

В случае линейного размера стрелка допуска или базы будет являться продолжением размерной линии, т.е. начальный узел стрелки будет совпадать с одним из концов размерной линии, а угол стрелки будет совпадать с углом размерной линии. В случае радиального размера продолжением размерной линии будет выноска к стрелке допуска или базы, а сама стрелка будет перпендикулярной выноске. В обоих случаях для завершения создания стрелки далее необходимо задать конечный узел.

Для базы установка связи с размером влияет только на положение стрелки на чертеже, для допуска это также влияет и на другие параметры. После установки связи с размером значение допуска рассчитывается автоматически на основе номинального значения выбранного размера с учетом заданной точности. Значение размера в параметрах допуска при этом становится недоступным для редактирования и сохраняет ассоциативную связь с исходным размером. Т.е. при изменении исходного размера параметры связанного допуска автоматически изменятся соответствующим образом.

Для разрыва связи параметров допуска со значением размера необходимо воспользоваться следующей опцией автоменю:

Данная опция разрывает лишь связь значения размера, не отменяя привязку стрелки к размеру.

Для отмены привязки стрелки к размеру необходимо войти в режим редактирования положения начальной точки стрелки, нажав на манипуляторе этой точки, и воспользоваться следующей опцией автоменю:

Данная опция разрывает лишь привязку стрелки, не влияя на связь размера с другими параметрами допуска.

Связь параметров допуска с номиналом размера

Существует также возможность связать параметры допуска с номинальным значением размера, не привязывая стрелку к размерной линии. Для этого необходимо воспользоваться следующей опцией автоменю:

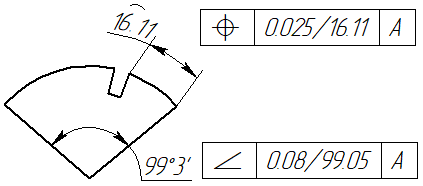

После активации данной опции необходимо нажатием выбрать желаемый размер. В результате параметры допуска будут связаны с номиналом размера, аналогично описанному выше. В отличие от привязки стрелки, данная опция позволяет связывать параметры допуска не только с линейными и радиальными размерами, но также и с угловыми и размерами по дуге.

У показанных допусков для наглядности дополнительно включена опция Показать значение размера.

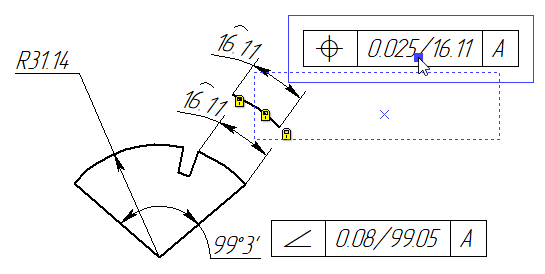

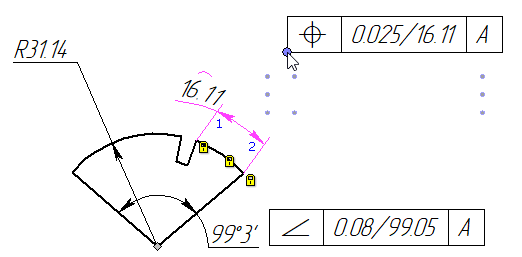

Несмотря на отсутствие визуальной связи между положениями допуска и связанного размера на чертеже, они зависят друг от друга. Простое перетягивание допуска мышью приведет к тому, что вместе с допуском перетянется и связанный размер, а также линии, определяющие этот размер, независимо от того, зафиксированы они или нет. Для перемещения допуска без перемещения связанных элементов воспользуйтесь манипулятором точки привязки допуска.

Для разрыва связи параметров допуска с номиналом размера необходимо воспользоваться следующей опцией автоменю:
