Диалог параметров
обозначения базы или допуска формы и расположения поверхностей можно вызвать одним из следующих способов:
•по двойному нажатию
на обозначении в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида;
•из автоменю команд
Допуск,
База и
Редактировать допуск.
Независимо от типа обозначения, диалог называется Параметры допуска и имеет следующие вкладки:
•Общие

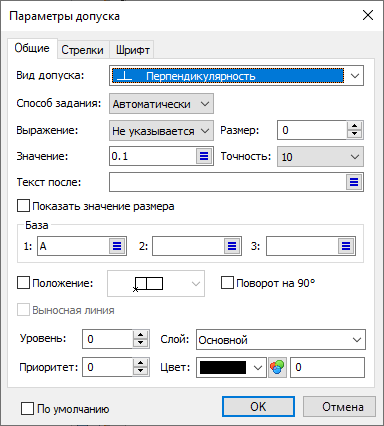

Для допуска содержимое данной вкладки идентично содержимому вкладок Допуск, База и Положение, отображаемых в окне параметров при создании и редактировании обозначения допуска.

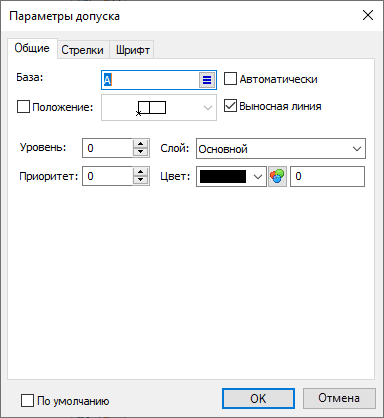

Для базы содержимое данной вкладки идентично содержимому вкладки База, отображаемой в окне параметров при создании и редактировании обозначения базы.
Кроме того, в обоих случаях данная вкладка также позволяет задать Уровень, Приоритет, Слой и Цвет.
•Стрелки
Содержит тот же набор параметров, что и вкладки Стрелки, Стрелка, Текст на стрелке и Знак на стрелке окна параметров команд Допуск, База и
Надпись.
•Шрифт
См. главу Параметры шрифта элементов оформления чертежа.
См. также:
•Допуск формы и расположения поверхностей
•База
