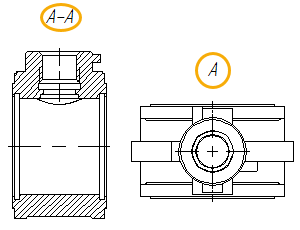

Заголовок вида

Для выносных видов по круглому контуру, а также для проекций, создаваемых по имеющимся обозначениям, заголовки вида создаются автоматически при создании самого вида. Для остальных видов можно создать заголовок вручную с помощью следующей опции автоменю в команде Обозначение вида:

После активации данной опции достаточно указать одну точку привязки любым из способов, описанных в главе Привязка обозначения вида.

После указания точки привязки создание текущего обозначения завершается и система переходит к созданию следующего.

Текст заголовка можно задать следующими способами:

•Ввести с клавиатуры в окне параметров или диалоге параметров.

•Выбрать существующее обозначение вида с помощью следующей опции автоменю

После активации данной опции выберите существующее обозначение разреза/сечения или вида по стрелке. Основной текст заголовка (Текст над полкой) будет совпадать с текстом выбранного обозначения. При этом создаётся двухсторонняя ассоциативная связь, т.е. при последующем изменении текста выбранного обозначения изменится текст созданного заголовка и наоборот.

Основные темы в этом разделе:

•Параметры заголовка вида
