Параметры обозначения вида по стрелке |

|
Параметры обозначения вида по стрелке |
|
Параметры обозначения можно задать в служебном окне
Параметры или в
Диалоге параметров

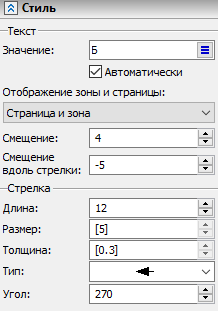

В процессе создания обозначения вида по стрелке в окне параметров отображаются следующие вкладки:
•Стиль.
Вкладка содержит следующие параметры:
Группа параметров Текст:
•Значение
Текст (название вида), который будет располагаться рядом со стрелкой обозначения. С помощью кнопки
можно быстро вставить из выпадающего списка знаки
Повёрнуто и
Развёрнуто.
•Автоматически
Данный флаг установлен по умолчанию после запуска команды. При этом в качестве значения текста автоматически выбирается первая по алфавиту буква, не занятая другими обозначениями видов. Если число обозначений больше, чем букв в алфавите, к букве добавляется нижний цифровой индекс (А1, Б1, ... Я1, А2, Б2 и т.д.). В дальнейшем при удалении обозначения вида, имена всех следующих по алфавиту обозначений, для которых установлен этот флаг, будут автоматически переназначены во избежание пробела в нумерации. Если снять данный флаг при создании или редактировании обозначения, то его текст будет оставаться неизменным независимо от текста других обозначений.

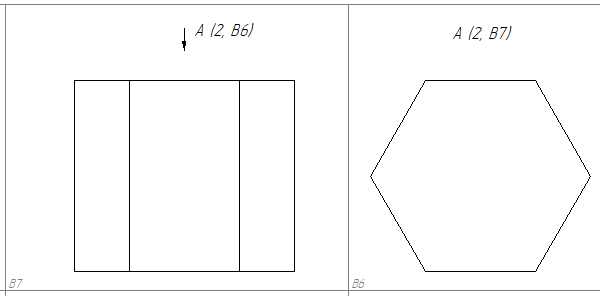

•Отображение зоны и страницы
Позволяет выводить номер зоны и/или страницы, в пределах которых расположено связанное обозначение. В выпадающем списке можно выбрать, номер чего будет отображаться (Нет, Зона, Страница, Страница и зона, Страница или зона). При выборе варианта Страница или зона результат зависит от параметров документа для страницы связанного обозначения (Параметры документа > Страница > Лист > Зоны > Зоны). Если для параметра Определение зон для спецификации установлено значение Нет, то будет отображаться номер страницы, при любом другом значении - номер зоны.

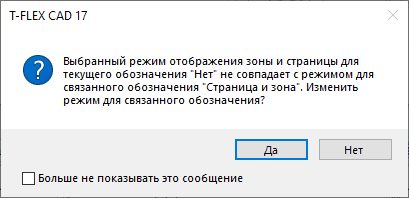

•Эффект применения параметра Отображение зоны и страницы становится виден только после создания связанного обозначения. При создании проекции по обозначению вида по стрелке для заголовка вида проекции автоматически устанавливается такое же значение данного параметра, как и у обозначения. Если вручную установить для одного из связанных обозначений другое значение, то система предложит установить такое же значение и для второго обозначения.
Подробная информация о зонах и их настройке доступна в разделе Зоны. Параметры документа.
•Смещение
Расстояние между первой точкой привязки и центром текста в направлении перпендикулярно стрелке..
•Смещение вдоль стрелки
Расстояние между первой точкой привязки и центром текста в направлении параллельно стрелке..
Группа параметров Стрелка:
1 - Длина.
2 - Размер. Если значение параметра отображается в квадратных скобках, то оно определяется параметрами документа (Параметры документа > Страница > Линии > Стиль линий > Размер стрелок (окончаний)).
3 - Толщина. Если значение параметра отображается в квадратных скобках, то оно определяется параметрами документа (Параметры документа > Страница > Линии > Линии > Толщина других).
4 - Тип. Тип наконечника стрелки можно выбрать из выпадающего списка.
5 - Угол. Угол стрелки относительно горизонтальной оси в направлении против часовой стрелки. Нулевому значению соответствует направление вправо.
Диалог параметров обозначения вида можно вызвать одним из следующих способов:
•по двойному нажатию
на обозначении в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида
•из автоменю команд Обозначение вида и Редактировать обозначение вида.

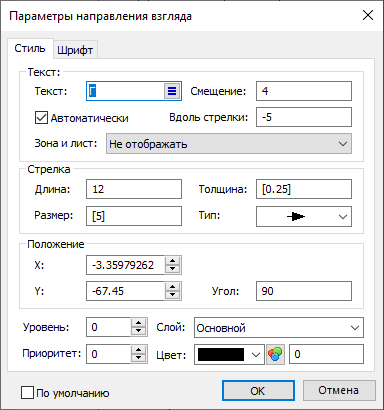

Диалог параметров обозначения вида по стрелке имеет содержит следующие вкладки:
•Стиль
Данная вкладка диалога содержит те же параметры, что и одноимённая вкладка окна параметров, описанная выше. Дополнительно присутствуют координаты X и Y первой точки привязки. Кроме того, в нижней части вкладки можно задать общесистемные параметры: Уровень, Приоритет, Слой и Цвет.
•Шрифт
Данная вкладка диалога содержит такой же набор параметров шрифта, как и у многих других элементов оформления чертежа.
