Параметры заголовка вида |

|
Параметры заголовка вида |
|
Параметры обозначения можно задать в служебном окне
Параметры или в
Диалоге параметров
В процессе создания заголовка вида в окне параметров отображаются следующие вкладки:
•Стиль.
Вкладка содержит следующие параметры:
Группа параметров Текст над полкой:
•Значение
Основной текст названия вида. С помощью кнопки
можно быстро вставить из выпадающего списка знаки
Повёрнуто и
Развёрнуто.
•Смещение
Расстояние по вертикали вверх от точки привязки до основного текста.
•Автоматически
Данный флаг установлен по умолчанию после запуска команды. При этом в качестве значения основного текста автоматически выбирается первая по алфавиту буква, не занятая другими обозначениями видов. Если число обозначений больше, чем букв в алфавите, к букве добавляется нижний цифровой индекс (А1, Б1, ... Я1, А2, Б2 и т.д.). В дальнейшем при удалении обозначения вида, имена всех следующих по алфавиту обозначений, для которых установлен этот флаг, будут автоматически переназначены во избежание пробела в нумерации. Если снять данный флаг при создании или редактировании обозначения, то его текст будет оставаться неизменным независимо от текста других обозначений.
•Отображение зоны и страницы
Позволяет выводить номер зоны и/или страницы, в пределах которых расположено связанное обозначение. В выпадающем списке можно выбрать, номер чего будет отображаться (Нет, Зона, Страница, Страница и зона, Страница или зона). При выборе варианта Страница или зона результат зависит от параметров документа для страницы связанного обозначения (Параметры документа > Страница > Лист > Зоны > Зоны). Если для параметра Определение зон для спецификации установлено значение Нет, то будет отображаться номер страницы, при любом другом значении - номер зоны.
Если текст создаваемого названия вида был определен выбором существующего обозначения, то для названия вида автоматически устанавливается такое же значение данного параметра, как и у выбранного обозначения. Если вручную установить другое значение, то система предложит установить такое же значение и для выбранного обозначения.
Подробная информация о зонах и их настройке доступна в разделе Зоны. Параметры документа.
Группа параметров Текст под полкой.
•Значение
Содержание дополнительного текста, размещаемого под основным.
•Смещение
Расстояние по вертикали вниз от точки привязки до основного текста.
Подчеркнутый текст
При установке данного флага текст между основным и дополнительным текстом через точку привязки рисуется горизонтальная разделительная линия (полка). Длина линии равна ширине основного текста.
Толщина линии
Толщина разделительной линии-полки. Если значение параметра отображается в квадратных скобках, то оно определяется параметрами документа (Параметры документа > Страница > Линии > Линии > Толщина других).
Диалог параметров обозначения вида можно вызвать одним из следующих способов:
•по двойному нажатию
на обозначении в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида
•из автоменю команд Обозначение вида и Редактировать обозначение вида.

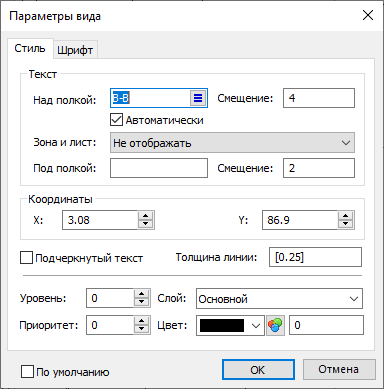

Диалог параметров заголовка вида имеет содержит следующие вкладки:
•Стиль
Данная вкладка диалога содержит те же параметры, что и одноимённая вкладка окна параметров, описанная выше. Дополнительно присутствуют Координаты X и Y точки привязки. Кроме того, в нижней части вкладки можно задать общесистемные параметры: Уровень, Приоритет, Слой и Цвет.
•Шрифт
Данная вкладка диалога содержит такой же набор параметров шрифта, как и у многих других элементов оформления чертежа.
