Параграф-текст

Параграф-текст создаётся с помощью следующей опции в команде Текст:

Параграф-текст располагается в одном или нескольких ограничивающих прямоугольниках, границы которых фиксированы. Прямоугольники могут располагаться в разных местах одной страницы или на разных страницах.

Если содержимое текста не помещается на текущей строке в пределах ширины текущего ограничивающего прямоугольника, оно автоматически переносится на следующую строку. Можно также добавить перенос строки вручную, нажав <Shift>+<Enter>, или добавить новый абзац, нажав <Enter>. В некоторых случаях содержимое текста не может быть перенесено, например, если ширина символа шрифта или вставляемого элемента (изображения, обозначения, 2D фрагмента) превышает ширину прямоугольника. В таких случаях, в зависимости от установленных параметров изменения размеров прямоугольника, возможно либо автоматическое расширение прямоугольника, либо игнорирование данного превышения.

Если введенные строки не помещаются в пределах высоты текущего ограничивающего прямоугольника, они переносятся в следующий ограничивающий прямоугольник при наличии такового. Если введенные строки не помещаются в пределах суммарной высоты всех доступных ограничивающих прямоугольников, то, в зависимости от установленных параметров изменения размеров прямоугольника, возможны автоматическое расширение текущего прямоугольника, добавление нового, уменьшение шрифта текста, либо игнорирование данного превышения.

При игнорировании превышения ширины прямоугольника не уместившаяся часть текста всё еще отображается на чертеже/РП и выводится на печать.
При игнорировании превышения высоты прямоугольников не уместившаяся часть текста не отображается на чертеже/РП (вне режима редактирования этого текста) и не выводится на печать.

Если при удалении части текста остаются пустые ограничивающие прямоугольники (кроме первого), то в зависимости от установленных параметров изменения размеров прямоугольника, эти прямоугольники могут быть оставлены или автоматически удалены. При автоматическом удалении прямоугольника можно также задать автоматическое удаление страницы.

Ввод содержимого многострочного текста осуществляется непосредственно на листе чертежа или РП, либо в окне редактора текста.

Параметры шрифта могут быть заданы индивидуально для каждого знака. Параметры абзаца могут быть заданы индивидуально для каждого абзаца.

Создание параграф-текста

После выбора в автоменю команды Текст опции создания многострочного текста необходимо задать первую точку привязки одним из способов, описанных в разделе Положение и ориентация текста. После задания первой точки появляется предварительное изображение первого ограничивающего прямоугольника текста. Один из углов прямоугольника привязан к первой точке, второй следует за курсором. Далее надо аналогичным образом задать вторую точку привязки. После этого второй угол первого прямоугольника станет привязан ко второй точке, а за курсором будет следовать предварительное изображение третьей точки, т.е. первого угла второго ограничивающего прямоугольника. Таким образом, при необходимости можно задать множество ограничивающих прямоугольников для одного текста. Однако, для создания текста достаточно одного прямоугольника. Ввод новых точек и, соответственно, новых прямоугольников продолжается до тех пор, пока вы не нажмёте внутри одного из созданных прямоугольников. После этого создание текста завершается и система переходит в режим редактирования его содержимого.

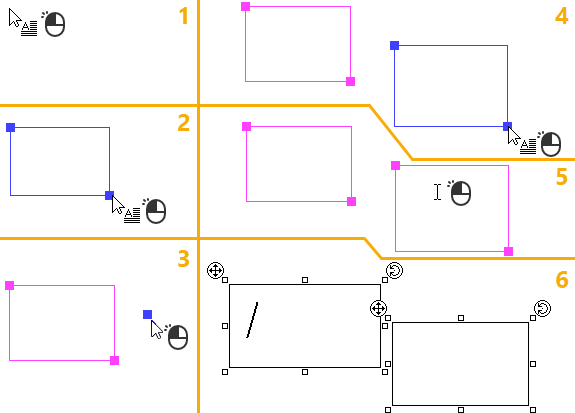

Создание параграф-текста с двумя ограничивающими прямоугольниками путем указания мышью положения точек привязки показано на рисунке ниже:

При переходе к редактированию содержимого текста вид ограничивающих прямоугольников меняется следующим образом:

•Прямоугольники становятся больше за счет отступов, отображаемых для удобства редактирования.
Величина отступов определяется параметрами документа (Параметры документа > Страница > Вид > Размер рамки текста).

•Около верхних углов каждого прямоугольника появляются манипуляторы перемещения и поворота .

•В ключевых точках (начальной, срединной и конечной) каждого ребра появляются квадратные манипуляторы изменения размера прямоугольника.

Для изменения размера наведите курсор на один из манипуляторов. Вид курсора изменится на , , или в зависимости от направления, за которое отвечает данный манипулятор. Далее зажмите и удерживайте , перемещая курсор. Предварительное изображение новых границ прямоугольника будет следовать за перемещениями курсора. Предварительное изображение состоит из двух границ - большей пунктирной и меньшей сплошной. Сплошная - реальная граница прямоугольника, заданная положением точек привязки; пунктирная граница - та, которая отображается при редактировании содержимого текста; отличается от реальной на отступы, добавленные для удобства редактирования. Установите курсор в желаемое положение и отпустите . Размеры прямоугольника изменятся.

Далее можно приступить к вводу содержимого текста. Ввод содержимого осуществляется, в основном, с клавиатуры. Дополнительно можно вставлять в текст различные элементы с помощью автоменю или контекстного меню содержимого текста.  При вводе содержимого могут появляться диалоговые окна, описанные в главе Параметры изменения размеров прямоугольников.



При редактировании содержимого параграф-текста следующие опции доступны в автоменю:

После того, как все необходимое содержимое введено и все требуемые параметры заданы нажмите , <Ctrl>+<Enter> или . В результате редактирование текущего текста будет завершено и система перейдёт к созданию следующего.

Если после создания текста завершить его редактирование, так и не введя никакого содержимого, система задаст вопрос:

При ответе Нет текст будет удалён.

При ответе Да текст без содержимого останется на листе. Впоследствии его можно будет отредактировать.

При повторном редактировании текста без содержимого такой вопрос уже не задаётся.
