Границы чертёжного вида

Для чертёжных и выносных видов на чертеже отображаются границы в виде штриховых прямоугольных рамок. Эти границы не выводятся на печать. Они используются для выбора и активации вида в 2D окне.

По умолчанию размеры границ обычного вида определяются размерами страницы вида (при этом если какая-либо часть содержимого вида располагается за пределами его страницы, она будет вне границ вида), а размеры границ выносного вида определяются автоматически в соответствии с размерами содержимого. При необходимости в контекстном меню вида можно отключить опцию Автоматическое обновление рамки. Тогда границы вида любого типа будут определяться рамкой-манипулятором.

По умолчанию содержимое вида отображается независимо от того, умещается ли оно в границах вида. Если установить флаг Обрезать изображение в параметрах вида, содержимое, находящееся за пределами границ будет скрыто на виде.

По умолчанию границы неактивных и не выбранных чертёжных видов отображаются в сером цвете, а выбранных или активных - в розовом. Цвета границ можно изменить на вкладке Цвета диалога Установок системы. Цвет границ неактивного и невыбранного вида определяется параметром Чертёжные виды > Граница неактивного чертёжного вида, цвет границ активного вида - Общие > Активная проекция, цвет границ выбранного вида - Пометка 2D элементов > Пометка других элементов (данный параметр также определяет цвет выбранных элементов некоторых других типов, например, элементов оформления чертежа).

Команда Погасить/показать элементы построения в числе прочего включает/выключает отображение границ неактивных чертёжных видов и проекций. Кроме того, независимо от состояния данной команды можно отключить отображение границ конкретного вида, сняв установленный по умолчанию флаг Показывать рамку в параметрах вида.

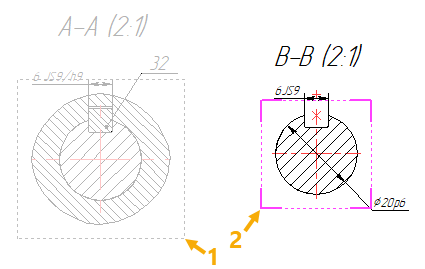

1 - Граница неактивного вида

2 - Граница активного вида
