Создание чертёжного вида

Обычный чертёжный вид создаётся с помощью следующей опции в команде Чертёжный вид:

Данная опция активна по умолчанию после вызова команды.

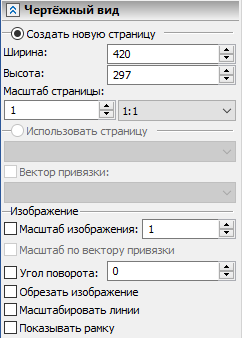

После активации опции необходимо указать, на основе какой страницы будет создан текущий вид. В разделе Чертёжный вид окна параметров команды доступны следующие варианты:

•Создать новую страницу
При создании чертёжного вида будет создана новая страница (тип Вспомогательная).

Созданная страница не содержит никаких элементов. В дальнейшем пользователь должен самостоятельно создать на ней необходимое изображение. Способы редактирования чертёжных видов и изображений на них описаны в разделе Редактировать чертёжный вид.

При создании новой страницы доступны следующие параметры:

oШирина и Высота
Определяют размеры страницы и задают первоначальный размер прямоугольника чертёжного вида.

oМасштаб
Определяет масштаб страницы вида.

Указанные значения заносятся в параметры документа для создаваемой страницы чертежа (Параметры документа > Страница > Лист).

•Использовать существующую страницу
Позволяет выбрать из списка любую существующую в документе страницу (кроме текущей). При наличии только одной страницы параметр недоступен. Размер прямоугольника чертёжного вида автоматически устанавливается в соответствии с размерами выбранной страницы.
Если выбранная страница содержит вектор привязки, будет доступна следующая опция:

oВектор привязки
При установленном флаге можно выбрать в выпадающем списке ниже и использовать для привязки создаваемого чертёжного любой из векторов привязки, существующих на выбранной странице.

Вектор привязки можно использовать для привязки чертёжного вида, так же как для привязки 2D фрагмента. Это позволяет управлять видимостью слоёв выбранной страницы при её отображении на виде. Работа с векторами привязки подробно описана в главе Создание сборочных чертежей.

После указания страницы, задайте размеры и положение создаваемого вида, как описано в одноимённой главе.

Дополнительно можно воспользоваться следующими опциями, доступными в группа параметров Изображение в окне параметров команды:

•Масштаб изображения
Масштаб отображения содержимого вида на той странице, на которой вид размещён.

Подробная информация о масштабах доступна в главе Масштаб чертёжного вида.

•Масштаб по вектору привязки
При установленном флаге значение параметра Масштаб изображения рассчитывается автоматически, исходя из отношения указанной длины вектора привязки к его исходной длине.

•Угол поворота
Угол поворота вида относительно его точки привязки. Положительным считается направление поворота против часовой стрелки. При использовании вектора привязки значение угла определяется указанным вектором и недоступно для редактирования.

•Обрезать изображение
При установленном флаге содержимое страницы вида, находящееся за пределами рамки вида, не отображается на странице, на которой вид размещён

•Масштабировать линии
При установленном флаге толщина линий изображения вида масштабируется в соответствии со значением параметра Масштаб изображения.

•Показывать рамку
При установленном флаге границы вида отображаются на чертеже независимо от того, активен вид или нет. При снятом флаге границы отображаются только для активного вида.

Если включен режим скрытия построений, границы неактивных видов не отображаются независимо от состояния данного флага.

Для завершения создания вида необходимо подтвердить ввод ( или <Ctrl>+<Enter>). В результате на текущей странице создаётся прямоугольная область чертёжного вида, в которой отображается содержимое заданной (только что созданной или уже существовавшей в документе) страницы или какой-то её области.
