Выбор операций по созданным граням/рёбрам/вершинам

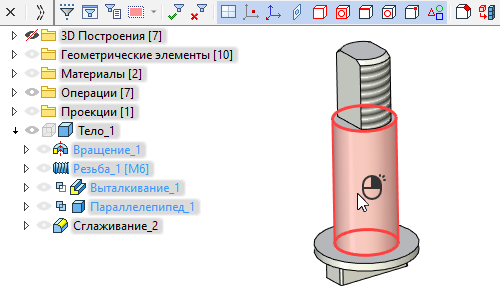

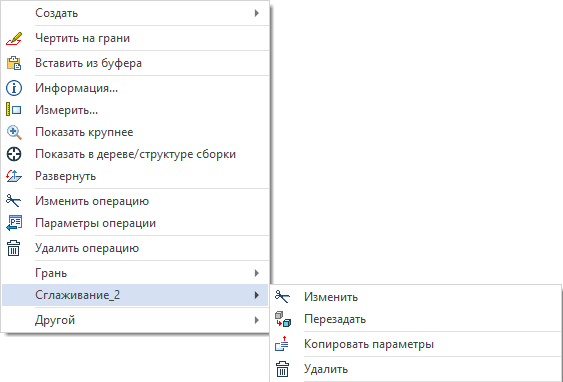

По умолчанию в контекстном меню каждого геометрического элемента (грани, ребра, вершины, цикла) имеется выпадающее подменю для последней операции в дереве модели тела. Название строки в контекстном меню соответствует имени последней операции тела, для которого сформировано подменю. Так, например, на рисунке показано, что при вызове контекстного меню для грани, образованной операцией Вращение_1, в контекстном меню значится название последней операции в дереве модели тела – Сглаживание_2.

Выпадающее подменю операции, вызываемое из контекстного меню геометрического элемента, полностью повторяет контекстное меню, вызываемое непосредственно на самой операции.

В наборе фильтров на панели фильтров или системной панели есть опция <Ctrl>+<Alt>+<J> Выбор операций по созданным граням, которая позволяет по геометрическим элементам выбирать более ранние операции в истории модели. Если включить эту опцию, то в контекстных меню геометрических элементов будут появляться имена тех операций, которые непосредственно создали выбранный топологический элемент.

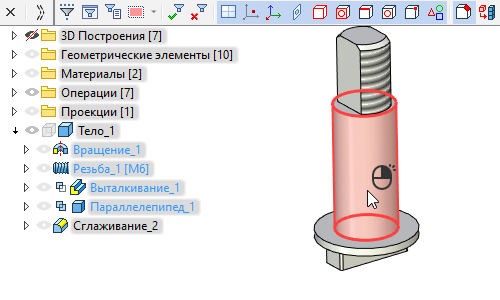

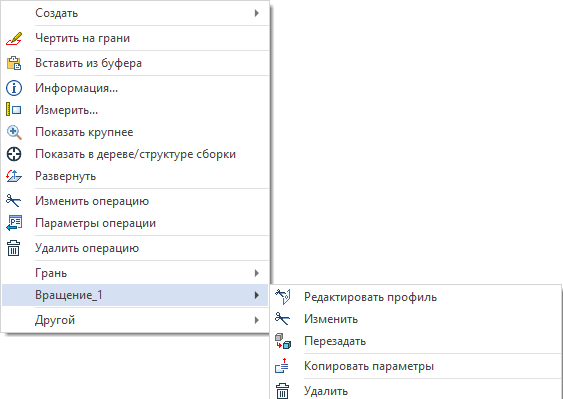

Сделаем данную опцию активной и ещё раз вызовем контекстное меню для цилиндрической грани. Из рисунка видно, что при активной опции , в контекстном меню значится уже не имя последней операции в дереве модели тела (Сглаживание_2), а имя операции образовавшей эту грань, т.е. - Вращение_1.

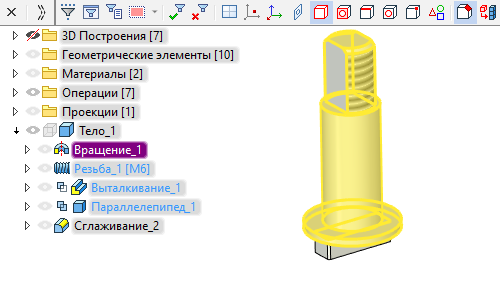

Чтобы выбрать непосредственно саму операцию указанием в 3D сцене на образованный ею геометрический элемент, можно использовать опцию <Ctrl>+<Alt>+<J> Выбор операций по созданным граням совместно с фильтром <Ctrl>+<Alt>+<X> Выбор операций.

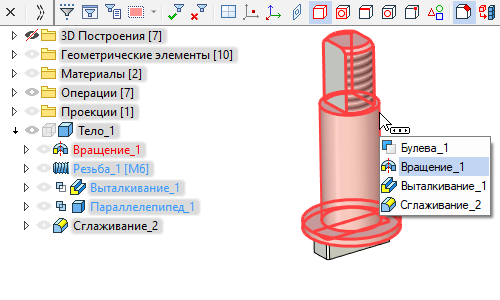

Если для данного элемента система находит несколько операций, у курсора появится список вариантов выбора.

См. также:

•Фильтры типа 3D элементов
