Булево Сложение

Вызов команды:

Результат выполнения операции, объединяет в себе все части исходных операндов.

В качестве операндов могут быть выбраны как твёрдые, так и тела-поверхности. Возможность выбора различных комбинаций операндов и задание параметров позволяет формировать различные результаты булевых операций.

Следует заметить, что в некоторых ситуациях, при сочетании определённых типов операндов в булевых операциях, невозможно получить результат.

Ниже рассмотрим возможные комбинации операндов и соответствующие им результаты операции:

Твёрдое тело + Твёрдое тело

Если в качестве первого и второго операнда используются твёрдые тела, то в результате выполнения операции будет сформировано одно тело, объединяющее в себе все части тел, участвующих в операции.

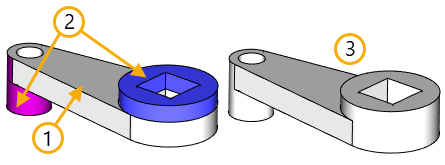

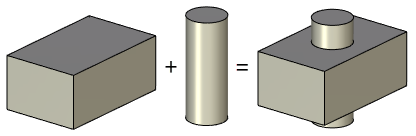

1. Первый операнд

2. Вторые операнды

3. Результат выполнения операции Сложение между твёрдыми телами

Тело-поверхность + Твёрдое тело

В результате выполнения операции будет сформировано тело-поверхность, переставляющее собой продавливание тела-поверхности частью твёрдого тела. В зависимости от указанного направления нормали формируется продавливание либо нижней, либо верхней части. Направление нормали выбирается в поле Интерпретация операндов.

Следует отметить, что тело-поверхность должно полностью пересекать твёрдое тело.

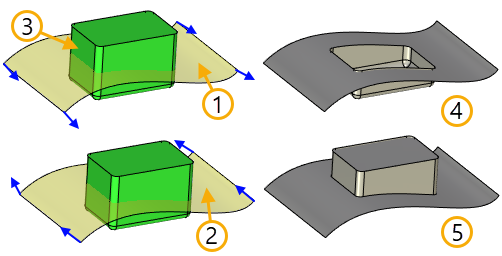

1. Первый операнд - тело-поверхность, включена опция Интерпретация операндов > Первых > По направлению нормали

2. Первый операнд - тело-поверхность, включена опция Интерпретация операндов > Первых > Против направления нормали

3. Второй операнд - твёрдое тело

4. Результат булевой операции Сложение между телом-поверхностью и твёрдыми телами с включенной опцией По направлению нормали

5. Результат булевой операции Сложение между телом-поверхностью и твёрдыми телами с включенной опцией Против направления нормали

Твёрдое тело + Тело-поверхность

Если в качестве первого операнда было выбрано твёрдое тело, а в качестве второго – тело-поверхность, то в результате выполнения операции Сложение по умолчанию создается твёрдое тело. Грани тела-поверхности будут формировать дополнительный объем для твердого тела.

Для тела-поверхности в этом случае должно быть указано направление нормали.

Следует отметить, что для формирования такого рода булевой операции необходимо, чтобы тело-поверхность при сложении с твёрдым телом замыкало объём. В противном случае невозможно получить результат операции.

При выборе тела поверхности следует обратить внимание на направление векторов нормалей. При определённом направлении нормалей может получиться некорректное результирующее тело. В этом случае нужно выбрать другое направление нормали в поле Интерпретация операнда.

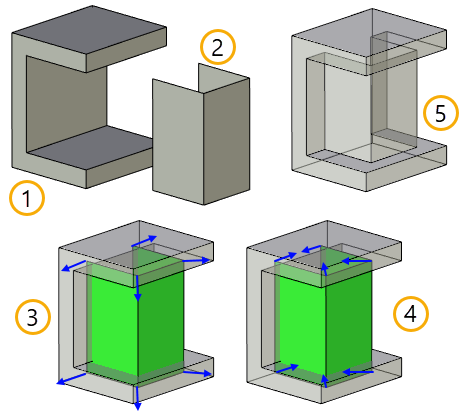

1. Первый операнд - твёрдое тело

2. Второй операнд - тело-поверхность

3. Корректное направление нормали (включена опция Интерпретация операндов > Вторых > Против направления нормали)

4. Некорректное направление нормали (включена опция Интерпретация операндов > Вторых > По направлению нормали)

5. Результат булевой операции Сложение между твёрдым и телом-поверхностью по корректному направлению нормали

Тело-поверхность + Тело-поверхность

В результате сложения двух тел-поверхностей получается тело-поверхность. Для успешного создания операции необходимо, чтобы грани тел-поверхностей либо имели общее ребро, либо совпадали на определённом участке. Эта возможность является схожей с операции Сшивка. Отличие заключается в том, что булева операция Сложение не удаляет зазоры между телами, а Сшивка пытается создать новую непрерывную поверхность.

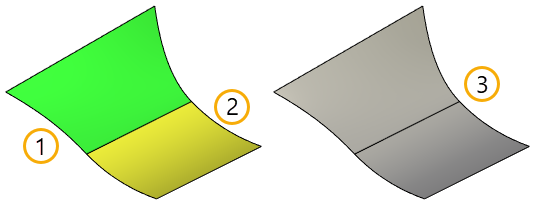

1. Первый операнд - тело-поверхность

2. Второй операнд - тело-поверхность

3. Результат булевой операции Сложение между телами-поверхностями
