Создать фаску

Общие сведения о создании фасок приведены в разделах Фаска по длине и углу, Фаска по смещениям перепендикулярно граням, Фаска по смещениям вдоль граней.

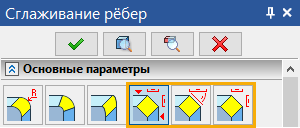

1. Вызовите режим создания фасок по длине и углу, по смещениям перпендикулярно граням или по смещениям вдоль граней.

2. Выберите рёбра для создания фаски.

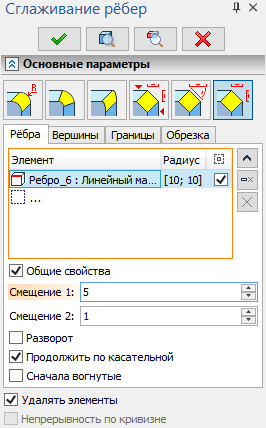

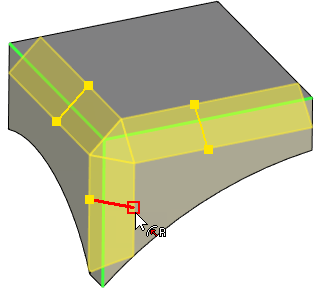

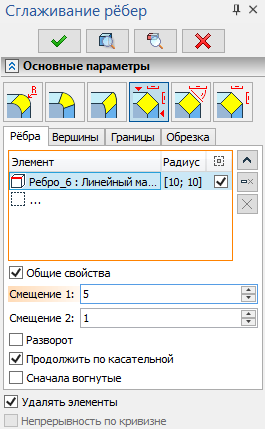

3. Задайте параметры фаски. Для разных типов фаски набор параметров различен. Удобнее всего для установки приблизительного значения пользоваться манипуляторами. Точные значения можно задать в окне Параметры. Ввести Смещение 1, Смещение 2, Длину и Угол с клавиатуры можно в соответствующих полях, расположенных под списком рёбер.



Направление ребра можно изменить на противоположное при помощи флага Разворот. Этот флаг работает для каждого отдельного ребра и не зависит от флага Общие свойства. От направления зависит, к какой грани относится какое смещение (или длина и угол).

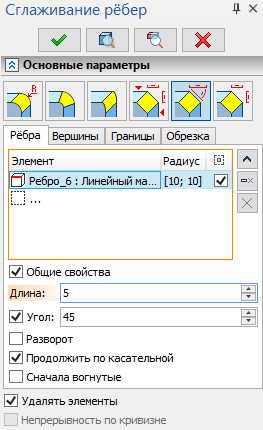

При задании фаски по длине и углу второй маркер манипулятора будет задавать параметр Угол. В окне параметров напротив поля Угол можно включить специальный флаг, который заблокирует изменение угла при помощи второго маркера манипулятора. При этом передвижение обоих маркеров манипулятора будет задавать только Длину при неизменном угле.

4. Подтвердите создание операции .
