Фаска по смещениям вдоль граней

Режим создания фасок по смещениям вдоль граней может быть вызван в команде Сглаживание рёбер с помощью кнопки Фаска (смещения вдоль граней), расположенной в верхней части окна параметров.

Фаска может быть задана двумя отступами вдоль прилегающих граней. Принцип построения фаски по смещению вдоль граней проиллюстрирован на следующих рисунках:

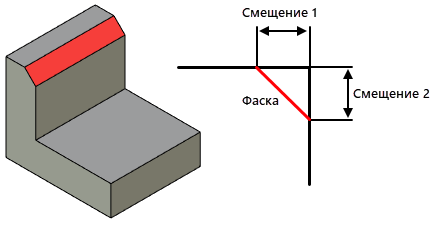

Фаска по смещениям вдоль граней при значении угла между поверхностями 90 градусов

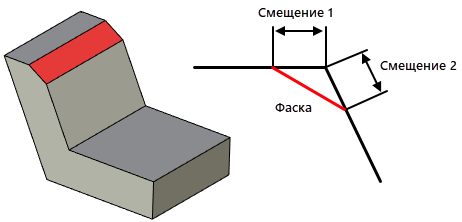

Фаска по смещениям вдоль граней при произвольном значении угла между поверхностями



Из точки пересечения поверхностей откладываются значения смещений вдоль каждой поверхности, и по точкам на концах смещений строится поверхность сглаживания.

При значении угла между поверхностями 90 градусов, результаты, полученные с помощью фаски по смещениям и фаски по смещениям вдоль граней идентичны. Отличия появляются лишь при произвольном значении угла между поверхностями.
