Создать скругление переменной выпуклости (эллиптическое, параболическое, гиперболическое)

Общие сведения о данном типе сглаживания рёбер приведены в главе Скругление переменной выпуклости (эллиптическое, параболическое, гиперболическое).

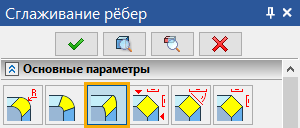

1. Вызовите режим создания скруглений переменной выпуклости.

2. Выберите рёбра для создания скругления.

3. Далее требуется задать набор промежуточных точек, смещения и значение коэффициента формы в каждой точке.

Скругление переменным эллиптическим радиусом, как и предыдущий вид скругления переменным радиусом, базируется на специальных точках. Приёмы задания набора точек аналогичны приёмам, описанным для переменного кругового скругления. Отличие при задании этого типа сглаживания состоит в  способах задания формы скругления.

При данном способе сглаживания для каждой точки задаются два смещения, определяющие границы поверхности сглаживания в данном сечении, и коэффициент выпуклости.

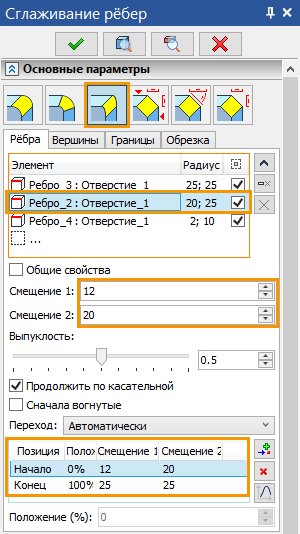

Смещение 1 и Смещение 2 для выбранной точки задаются в одноимённых полях, расположенных под списком рёбер, либо при помощи манипуляторов. Также смещения отображаются в одноименных столбцах списка точек. Ниже этих полей располагается группа элементов управления Выпуклость, где можно задать коэффициент выпуклости перетягиванием ползунка или вводом значения с клавиатуры.

В самом общем случае, когда вы не используете манипуляторы, рекомендуется следующий порядок задания параметров поверхности в точках:

•Выделить требуемое ребро в списке.

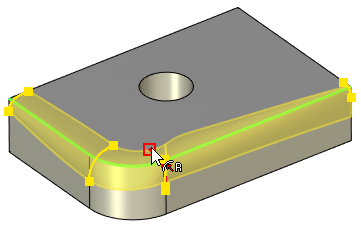

•Добавить необходимое количество промежуточных точек, задать их положение на ребре или текущей последовательности рёбер.

•Перебирая точки для каждого ребра, задать значения смещений и коэффициентов формы.

4. Задайте тип изменения радиуса – Линейный, Гладкий, Автоматически (точно так же, как и при создании сглаживания переменным круговым радиусом);

5. Подтвердите создание операции .
