Выбор вершин для сглаживания

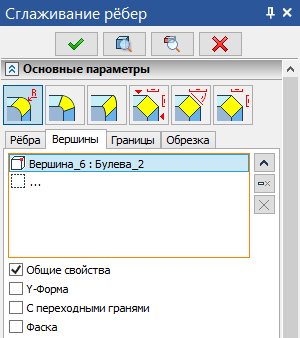

Для выбора вершины необходимо после вызова команды Сглаживание рёбер либо перейти на вкладку Вершины в разделе Основные параметры окна Параметры, либо воспользоваться соответствующей опцией автоменю:

Данная опция автоменю и вкладка Вершины взаимосвязаны - активация опции активирует вкладку и наоборот. Этот режим включает фильтр выбора вершин на Панели фильтров, после чего можно выбрать вершину в 3D сцене, наведя на нее курсор мыши и нажав . Выбранная вершина отобразится в списке. Добавленные в список вершины подсвечиваются в 3D сцене зелёным, а вершина, выбранная в данный момент, - красным.

Справа от списка вершин доступны кнопки, позволяющие Свернуть список, Удалить элемент из списка или Очистить список. Для выбора элемента в списке нажмите на нём . Выбранный элемент подсветится в списке.

Для каждого элемента в списке показываются иконка типа элемента (вершина), название элемента и название тела, которому принадлежит элемент.

Под списком расположены флаги опций сглаживания вершин.

Флаг Общие свойства (установлен по умолчанию) применяет одинаковое состояние флагов Y-форма, С переходными гранями, Фаска, а также поля Порядок обработки рёбер ко всем элементам списка. При снятии флага Общие свойства для выбранного элемента возможно задание индивидуальных свойств.
