Создать Y-форму сглаживания вершины

При схождении двух рёбер разной выпуклости по касательной в вершине с тремя или более гранями, возможно использование специальной функции обработки вершины – создание Y-формы сглаживания. Данный способ обработки вершины позволяет создавать в переходной зоне поверхности с более низким искривлением по сравнению с обычным сглаживанием.

Данный вид обработки вершины применим только для создания скруглений постоянным или переменным радиусом.

Чтобы создать скругление Y-формы необходимо после вызова команды Сглаживание рёбер:

1.Выбрать рёбра, необходимые  для создания сглаживания.

2.Выбрать вершину, в которой предполагается создание сглаживания Y-формы.

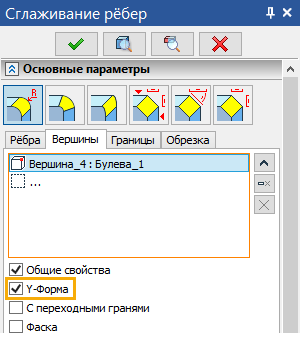

3.В списке на вкладке Вершины указать на вершину и установить для неё флаг Y-форма.

Если построение сглаживания Y-формы в данной вершине невозможно, то система попытается построить обычное сглаживание, а флаг Y-форма будет проигнорирован.

4. Для рёбер задать значение радиуса сглаживания при помощи соответствующих манипуляторов или в окне Параметры способом, соответствующим выбранному типу сглаживания.

5. Подтвердить создание операции .
