Создание 3D узлов без вызова команды

Создание 3D узлов по сетке рабочих плоскостей

При создании/редактировании 3D операций, в ситуациях, когда требуется выбор 3D точки, существует возможность прозрачного построения 3D узла по сетке рабочих плоскостей (без обращения к команде Построить 3D узел). При включённом отображении сетки во всех операциях, где требуется выбор геометрической точки, можно выбирать точки в узлах сетки рабочих плоскостей, а также точки пересечения путей и плоскостей. В узлах сетки в этом случае автоматически создаётся 3D узел.

Создание 3D узлов в режиме измерения элементов

В режиме измерения элементов модели существует возможность создания 3D узла по результатам измерений для следующих свойств измеряемых элементов:

•для свойств: StartX, StartY, StartZ, EndX, EndY, EndZ – создаётся 3D узел на пути, в начале или конце пути соответственно;

•для свойств: LocationX, LocationY, LocationZ – создаётся 3D узел на поверхности в начальной точке поверхности;

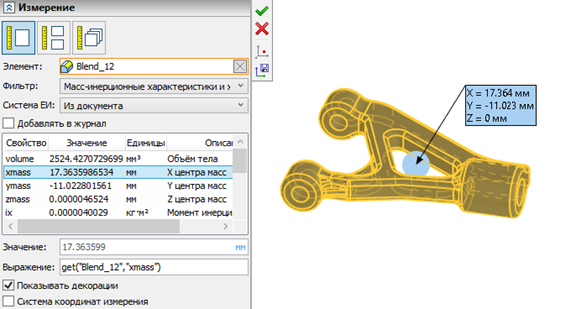

•для свойств Xmass, Ymass, Zmass – создаётся 3D узел в центре масс;

•для свойства Distance – создаётся 3D узел на первой точке отрезка, представляющего собой минимальное расстояние между выбранными элементами (первая точка отрезка принадлежит первому выбранному элементу).

При выборе одного из вышеперечисленного свойства в автоменю появляется дополнительная опция:

При использовании данной опции создаётся 3D узел.
