3D узел по двум проекциям

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

3DNodeBy2Projections35x35

Опорная геометрия > 3D узел > 3D узел по двум проекциям

Клавиатура

Текстовое меню

<3KNJ>



Автоменю команды 3DNode20x20 <3N> 3D узел

<J>

По двум проекциям

Данный способ предполагает создание 3D узла на основе его 2D проекций – 2D узлов, лежащих на рабочих плоскостях (поверхностях).

3DNodes2Proj1         3DNodes2Proj2

Система предполагает два варианта создания 3D узла:

На основе одной проекции;

На основе двух проекций.

После активации данного способа в окне параметров появляются поля задания исходных объектов.

Текущие абсолютные координаты создаваемого 3D узла (в глобальной системе координат) отображаются на закладке Координаты окна параметров.

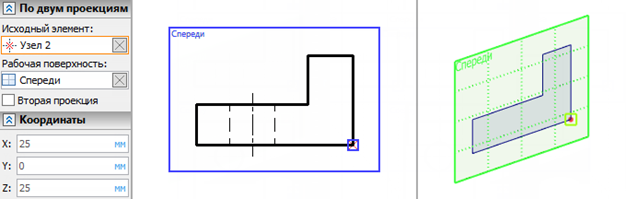

3D узел на основе одной проекции

Для создания 3D узла необходимо указать 2D узел на рабочей плоскости (поверхности) либо в окне Элементы модели. Выбранный 2D узел отображается в поле Исходный элемент на закладке По двум проекциям окна параметров. Отмена выбранного узла и повторный выбор осуществляется при помощи кнопки Очистить.

По умолчанию система стремится автоматически определить рабочую плоскость (поверхность), которой принадлежит выбранный 2Dузел. Найденная плоскость (поверхность) отображается в поле Рабочая поверхность в окне параметров, отмена и повторный выбор которой осуществляется также при помощи кнопки Очистить.

3DNodes2Proj3

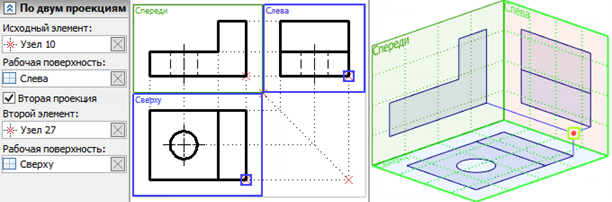

3D узел на основе двух проекций

Для создания 3D узла необходимо выбрать 2D узел первой проекции, затем установить флаг Вторая проекция и выбрать 2D узел второй проекции. Указанные 2D узлы отображаются в соответствующих полях окна параметров, отмена и повторный выбор которых осуществляется при помощи кнопки Очистить.

Аналогично предыдущему варианту создания 3D узла (на основе одной проекции) система стремится автоматически определить рабочие плоскости (поверхности), которым принадлежат выбранные 2D узлы. Найденные плоскости (поверхности) отображаются в соответствующих полях окна параметров, отмена и повторный выбор которых осуществляется также при помощи кнопки Очистить.

3DNodes2Proj4

При данном варианте создания 3D узла возможно возникновение ошибочных ситуаций. 3D узел формируется на пересечении перпендикуляров к рабочим плоскостям, проходящих через выбранные 2D узлы. Если перпендикуляры не пересекаются, в окне диагностики появляется сообщение «Проекции не определяют 3D точку».
