Диалог параметров 3D узла

При создании 3D узла диалог его параметров можно вызвать с помощью опции:

Для уже созданного узла диалог параметров можно вызвать двойным нажатием на узле или выбором пункта Параметры в контекстном меню.

Диалог параметров 3D узла содержит следующие вкладки:

•Общие
Информация о содержимом данной вкладки приведена ниже.

•Геометрия
Функционал данной вкладки полностью соответствует функционалу окна Параметры, отображаемому при создании 3D узла, и может отличаться в зависимости от типа узла. Подробная информация приведена на страницах с описаниями каждого типа узлов.

•Преобразования
Содержит информацию о преобразованиях, применённых к данному элементу. Функционал вкладки соответствует функционалу окна Параметры, описанному для команды Преобразования, за исключением отсутствия параметров Преобразования сопряжений, которые вынесены в отдельную вкладку, а также невозможности задавать симметрию и привязку сопряжений к 3D элементам.

•Преобразования сопряжений
Содержит информацию о преобразованиях сопряжений, применённых к данному элементу. Функционал вкладки полностью соответствует функционалу одноимённой вкладки окна Параметры, описанному для команды Преобразования.

Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, параметры выбранного элемента будут применяться по умолчанию для всех вновь создаваемых элементов такого же типа.

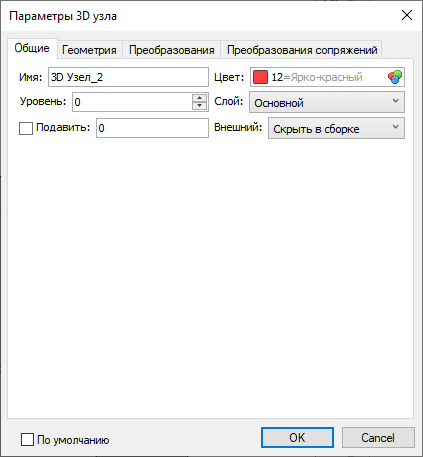

Общие параметры 3D узла

Имя
Все элементы модели имеют уникальное имя. Пользователь может самостоятельно задавать имя. В этом случае система следит только за уникальностью вводимого имени. При попытке ввести имя, которое уже назначено другому элементу данной модели, внесенные изменения не будут применены. Если пользователь не задаёт имя, то система генерирует имя автоматически. Подробная информация об автоматически присваиваемых именах приведена в разделе Настройка имён 3D элементов.

Цвет
Цвет, которым рисуется узел в 3D окне. Выбор цвета описан в разделе Цвет

Уровень

Информация о данном параметре приведена в разделе Уровни.

Слой
Информация о данном параметре приведена в разделе Слои

Подавить
Эта опция отвечает за исключение данного узла из расчёта 3D модели. Подавленный узел не отображается в 3D сцене. Установка флага Подавить исключает узел из расчёта 3D модели и устанавливает в поле ввода значение "1". Снятие флага включает узел в расчёт 3D модели и устанавливает в поле ввода значение "0". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи Параметризации. Узел будет подавлен, если значение переменной не равно нулю. Любые целые значения, отличные от нуля, при подстановке в поле заменяются на единицу. Дробные значения недопустимы.

Имейте в виду, что подавление родительского элемента приводит к ошибкам при пересчете дочерних.

Внешний
В выпадающем списке доступны опции Скрыть в сборке и На один уровень. Если модель используется в качестве 3D фрагмента, то узлы, у которых применена опция На один уровень, доступны в сборочной модели. Положение такого узла определяется положением фрагмента. Диалог параметров узла, отображаемого в сборке из 3D фрагмента, содержит только вкладку Общие, а к имени узла добавляется имя фрагмента в качестве префикса. Для узла в сборке также можно выбрать данную опцию и использовать в сборочных моделях следующего уровня.

См. также:

•Параметры по умолчанию

•Задание параметров элемента
