Для создания новых документов можно использовать страницу Приветствие. При стандартных настройках системы эта страница автоматически открывается при запуске T-FLEX CAD. С её помощью можно создавать новые документы на основе прототипов, а также открывать уже существующие документы из списка ранее использованных. Помимо страницы Приветствие, для создания новых документов можно использовать команды, перечисленные ниже. Общие принципы работы с любыми командами T-FLEX CAD описаны в главе Работа с командами.
Для создания нового чертежа вы можете воспользоваться командой 2D деталь:
Пиктограмма |
Лента |
---|---|
Начало работы > Файлы > 2D Деталь |
|
Клавиатура |
Текстовое меню |
<FN> |
Файл > Создать > 2D Деталь |
Создать 3D модель позволяет команда 3D деталь:
Пиктограмма |
Лента |
---|---|
Начало работы > Файлы > 3D Деталь |
|
Клавиатура |
Текстовое меню |
<F3> |
Файл > Создать > 3D Деталь |
Для создания нового документа 2D сборки вы можете воспользоваться командой 2D Сборка:
Пиктограмма |
Лента |
---|---|
Начало работы > Файлы > 2D Сборка |
|
Клавиатура |
Текстовое меню |
|
Файл > Создать > 2D Сборка |
Для создания новой 3D сборки вы можете воспользоваться командой 3D Сборка:
Пиктограмма |
Лента |
---|---|
Начало работы > Файлы > 3D Сборка |
|
Клавиатура |
Текстовое меню |
|
Файл > Создать > 3D Сборка |
При создании нового документа T-FLEX CAD его параметры и начальное содержимое копируются из прототипа. При первоначальном открытии созданного документа открывается та же вкладка ленты и те же окна видов, что были открыты в момент сохранения прототипа. Кроме того, имя документа по умолчанию формируется на основе имени прототипа. Перечисленные выше команды используют разные прототипы.
При этом нет никаких ограничений на дальнейшее редактирование содержимого, имени или параметров документа и использование тех или иных команд. Например, в документе, созданном как 2D деталь, можно впоследствии создать 3D модель и наоборот.
Помимо страницы Приветствие и вышеупомянутых команд, создать новый документ на основе одного из доступных в системе прототипов можно при помощи команды Создать из прототипа. Кроме того, прототипы используются в ряде других команд.
Прототип представляет собой обычный документ T-FLEX CAD, сохранённый в папку прототипов или индивидуально назначенный в качестве прототипа для конкретной команды в установках системы. Помимо стандартных прототипов, поставляемых вместе с системой, можно создавать пользовательские прототипы.
Информация о папках прототипов и создании пользовательских прототипов доступна в описании команды Сохранить как прототип.
Открытие документа
Открытие документа в системе T-FLEX CAD осуществляется с помощью команды Открыть документ. Вызов команды:
Пиктограмма |
Лента |
---|---|
Начало работы > Файлы> Открыть |
|
Клавиатура |
Текстовое меню |
<O>, <Ctrl> + <O> |
Файл > Открыть |
На экране появится окно диалога Открыть. Данное окно является стандартным окном открытия файлов текущей операционной системы.

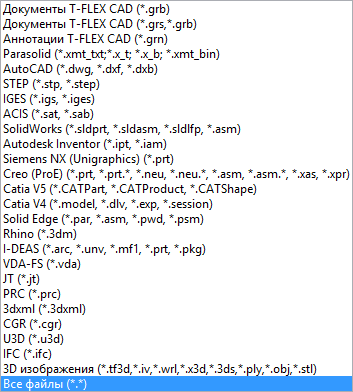

Команда позволяет открывать не только файлы форматов *.grb, но также открывать файлы в форматах других систем.

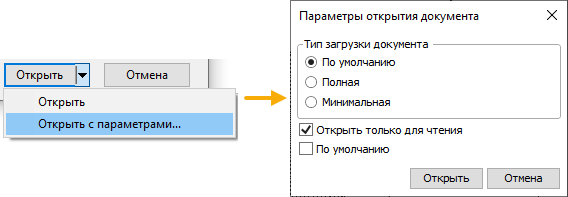

При нажатии на кнопку Открыть файл открывается с параметрами по умолчанию. Нажав на символ в правой части кнопки, можно выбрать опцию Открыть с параметрами.
Для файлов в форматах других систем при выборе Открыть с параметрами открывается диалог параметров импорта из указанного формата. Таким образом можно задать параметры импорта, отличные от используемых по умолчанию.
Подробнее об импорте можно прочитать в главе Импорт чертежей и моделей.
Для файлов T-FLEX CAD при выборе Открыть с параметрами открывается диалог Параметры открытия документа, в котором можно выбрать один из Типов загрузки документа.
Информация о типах загрузки доступна в главе Открыть документ.
