Поворот 2D элементов |

|
Поворот 2D элементов |
|
Вызов команды переноса:
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Дополнительно > Перенос > Перенос с поворотом Листовой металл (2D) > Дополнительно > Перенос > Перенос с поворотом |
Клавиатура |
Текстовое меню |
<TT> |
Правка > Перенос > Перенос с поворотом Чертёж > Перенос > Перенос с поворотом |
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Дополнительно > Копия > Копия с поворотом Сборка (2D) > Сборка > Копия > Копия с поворотом Листовой металл (2D) > Дополнительно > Копия > Копия с поворотом |
Клавиатура |
Текстовое меню |
<XT> |
Чертёж > Копия > Копия с поворотом |
При создании поворота в общем случае указываются три точки: центр поворота (точка привязки), начальная точка, конечная точка.
При задании координат точек можно зафиксировать координату по одной из осей, установив флаг слева от значения координаты. В этом случае перемещение мыши в 2D окне будет влиять только на значение той координаты, для которой флаг не установлен.
Поворот осуществляется относительно заданного центра. Угол поворота определяется как угол между векторами, проведёнными из центра поворота в начальную и конечную точки.
Значение угла поворота можно также задать числовым значением или переменной в окне параметров.
Центр поворота определяется автоматически, если установлен режим автоматического определения исходной точки на основе одной из характерных точек охватывающего прямоугольника.

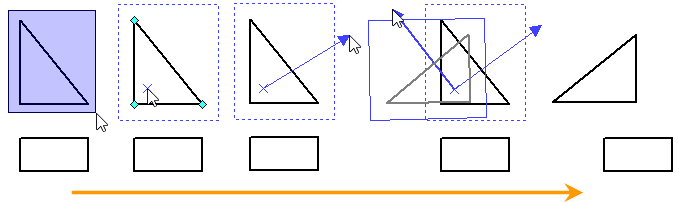

Последовательность действий и результат выполнения команды Перенос с поворотом.
