Ограничения > Смещение

Данное ограничение автоматически создаётся, если построить кривую смещения. На чертеже оно обозначается пиктограммой рядом с серединой кривой смещения. Благодаря данному ограничению, кривая смещения, состоящая из отрезков и дуг, при параметризации и редактировании ведёт себя как единая линия. Кривая смещения может быть построена как для исходных линий, на которых есть ограничения, так и для линий без ограничений.

Данные ограничения создаются только, если при создании кривой смещения включен режим Автоматическое создание ограничений . Если ограничения не были созданы изначально при создании кривой смещения, то создать их потом вручную или при помощи команды Поиск ограничений невозможно.

Пример

Касание кривой смещения к зафиксированному отрезку

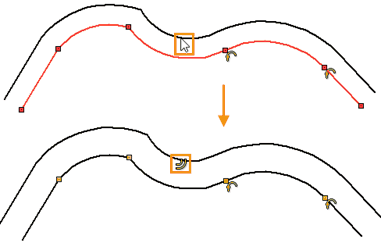

Пусть в режиме непрерывного ввода линий построена последовательность из отрезков и дуг. Вызываем команду Эскиз (<SK>), включаем режим Автоматическое создание ограничений (<Ctrl>+<F2>), выбираем команду Кривая смещения (<Ctrl>+<J>). При помощи выбираем последовательность линий, и при помощи выбираем положение кривой смещения. Как только положение кривой смещения было определено, автоматически создалось ограничение Смещение.

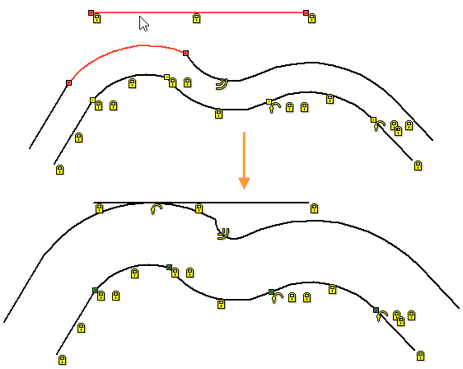

Добавим на чертёж горизонтальный отрезок и зафиксируем его ограничением Полная фиксация. Также добавим полную фиксацию на все линии исходной последовательности. Затем при помощи ограничения Касание зададим ограничение между отрезком и дугой кривой смещения.

Кривая смещения переместилась как единая линия, сохранив равное расстояние от исходной последовательности линий, и дуга кривой смещения стала касательной к отрезку.
