Эскиз > Точка

Вызов команды:

Данная опция позволяет создать свободный 2D узел, не выходя из команды Эскиз.

Для создания узла укажите его положение мышью в окне чертежа и нажмите.

Точные значения координат узла можно ввести в окне параметров. При вводе координат можно пользоваться горячими клавишами и флагами, фиксирующими значения.



В отличие от предыдущих версий T-FLEX CAD, в T-FLEX CAD 17 все характерные точки линий эскиза (концы отрезков, точки перегиба сплайнов, центры окружностей и т.д.) не являются самостоятельными узлами. Для этих точек действуют объектные привязки, и они сами могут быть объектом привязки, эти точки можно перемещать, но все действия с ними возможны только в рамках корректировки линии изображения.

При создании линий эскиза их характерные точки можно привязывать к 2D узлам с помощью объектных привязок. В отличие от привязки к другим характерным точкам, привязка характерной точки к 2D узлу создаёт ассоциативную связь между узлом и точкой, аналогично созданию ограничения Совпадение. В результате, далее точка перемещается вместе с узлом при перемещении узла и узел перемещается вместе с точкой при перемещении точки. Например, если привязать к узлу концы двух отрезков, то при перемещении узла концы отрезков будут перемещаться вместе с ним. Таким образом можно связывать концы отрезков, не прибегая к ограничениям.

Аналогично будут действовать привязки к узлу и у других линий эскиза. Например, привязка центра окружности к узлу даст возможность перемещать окружность при редактировании положения узла и наоборот

Привязка характерных точек линий эскиза к узлам работает по-разному в зависимости от типа узла.

Ассоциативная связь между свободным 2D узлом и характерной точкой линии эскиза создаётся только при привязке точки к узлу, но не наоборот. Т.е., если с помощью объектных привязок создать свободный узел в характерной точке существующей линии, впоследствии узел и характерная точка линии будут перемещаться независимо друг от друга.

В то же время, связанный узел, созданный в характерной точке линии изображения сохраняет связь с этой точкой.

Характерную точку линии эскиза можно отвязать от 2D узла (кроме случая, когда создан связанный узел в характерной точке линии изображения). Для этого войдите в режим редактирования линии и нажмите на точке, привязанной к узлу. Точка начнет следовать за курсором независимо от узла. Установите новое положение точки, снова нажмите и завершите редактирование линии. Привязка к узлу будет разрушена.

Для всех линий эскиза, кроме сплайна, таким способом можно только разрушать связи. Если в режиме редактирования линии совместить точку с узлом с помощью объектных привязок, то ассоциативная связь не создаётся, т.е. в дальнейшем узел и точка будут перемещаться независимо друг от друга.

Точку сплайна можно связать с 2D узлом, совместив их в режиме редактирования сплайна с помощью объектных привязок.

По умолчанию включено прозрачное редактирование 2D элементов (Установки > 2D > 2D > "Прозрачное" редактирование элементов), в результате чего команда редактирования запускается автоматически при выборе линии в окне чертежа.

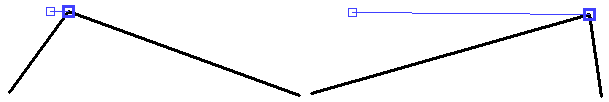

При выборе и редактировании линии эскиза её характерные точки имеют разный вид в зависимости от того, привязаны ли они к 2D узлам.

1 - Точка, привязанная к узлу.

2 - Точка, не привязанная к узлу.
