Сплайн и полилиния. 2D элементы построения

Вызов команды:

Сплайны строятся на основе набора точек. Изменение положения точек будет менять форму сплайна.

После вызова команды необходимо выбрать тип создаваемого сплайна. Выбор типа осуществляется с помощью кнопок на вкладке Параметры сплайна в окне параметров или с помощью нижеперечисленных комбинаций клавиш. Доступны следующие типы:

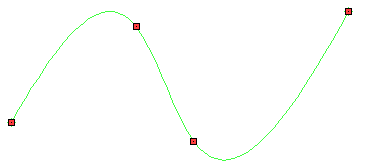

Сплайн проходит через заданные характерные точки.

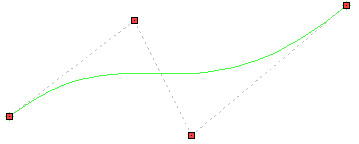

По точкам строится ломаная линия, по которой, в свою очередь, строится сплайн.

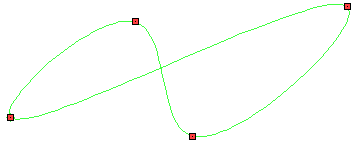

Замкнутый сплайн, проходящий через заданные точки.

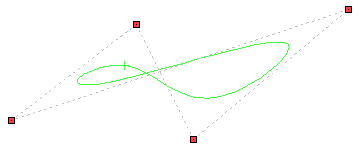

Замкнутый сплайн, построенный по ломаной линии заданной характерными точками.

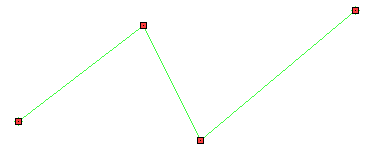

Сплайн первой степени.

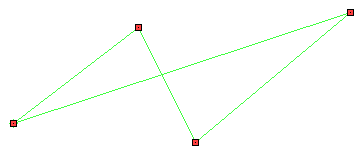

Замкнутый сплайн первой степени.

В процессе создания и редактирования сплайна в любой момент можно изменить его тип.



Функционал команды создания сплайнов в линиях построения и в эскизе практически идентичен. Но есть незначительные отличия.

•Объектные привязки не работают с характерными точками сплайна построения.

•К сплайну построения можно привязать узел, указав ему относительное смещение по сплайну.

•Диалог параметров сплайна построения отличается от диалога параметров сплайна эскиза.

Создание сплайна

Выберите один из вышеперечисленных типов сплайна. Далее при помощи указывайте положение характерных точек. Положение точек можно определять, используя объектные привязки. Кроме того, в окне параметров можно вводить точные координаты каждой точки. После задания первой (для замкнутых сплайнов - второй) точки на экране появится динамически обновляемое предварительное изображение сплайна. Последняя точка сплайна следует за курсором и предварительное изображение меняется в соответствии с её положением. При создании сплайна по ломаной, кроме изображения кривой появится также и изображение ломаной.



Координаты и другие параметры заданных характерных точек, а также геометрические параметры сплайна в целом, отображаются в окне параметров (см. Геометрические параметры 2D сплайна).

Задайте характерные точки, их параметры и параметры сплайна в целом, после чего закончите создание сплайна с помощью опции (<Ctrl>+<Enter>) или двойного нажатия .

Непрерывный ввод кривой

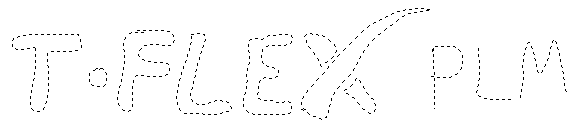

В команде Сплайн поддерживается непрерывный ввод кривой при удержании в нажатом состоянии, т.е. реализована возможность рисования сплайном.

Точки сплайна в таком случае добавляются автоматически. Точность генерации сплайна задаётся в установках системы (Установки > Привязки > Точность аппроксимации сплайнов (пиксели)). Точность измеряется в пикселях, т.е. зависит от текущего масштаба изображения в рабочем окне.

Опции автоменю

После вызова команды становятся доступными следующие опции автоменю:

Данная опция вызывает диалог параметров сплайна.

Данная опция позволяет построить сплайн симметричный существующему сплайну. Для этого, после активации опции, выбираем прямую линию построения и затем исходный сплайн. Созданный сплайн будет параметрический связан с исходным: все изменения исходного сплайна отражаются на симметричном.

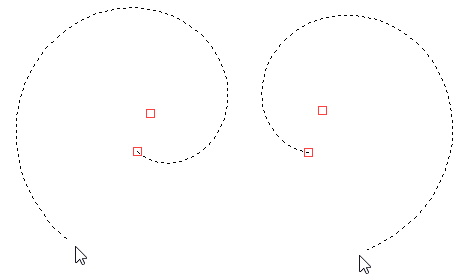

Данная опция позволяет построить спиральную линию по трём точкам. После активации опции необходимо указать три точки. Первая точка определяет центр спирали, вторая - начальный радиус, третья - конечный радиус. После указания первой и второй точек в автоменю появляется дополнительная опция, позволяющая сменить направление спирали на противоположное:

После активации данной опции выберите линию изображения. В результате будет мгновенно создан сплайн, полностью совпадающий с выбранной линией.



Для завершения создания сплайна нужно воспользоваться следующей опцией:

По завершении ввода система переходит к созданию следующего сплайна.

Для отмены создания сплайна используйте следующую опцию автоменю или :

Если заданы две или более характерные точки, то нажатие или активация опции вызывают диалоговое окно Действие по правой кнопке мыши, если опция Больше не задавать этот вопрос не была применена ранее в текущем сеансе. При выборе опции Продолжить операцию в данном диалоге добавление характерных точек в конец сплайна прекращается, но вы всё ещё можете добавлять промежуточные точки, нажимая в желаемом месте на сплайне, или редактировать параметры сплайна. Для продолжения добавления точек в конец сплайна выберите последнюю точку в списке, отображаемом в окне параметров, и нажмите кнопку Добавить элемент после текущего.
