Элементы управления точками 2D сплайна

Информация в данной главе применима как к сплайнам, относящимся к линиям построения, так и к сплайнам, относящимся к линиям изображения.

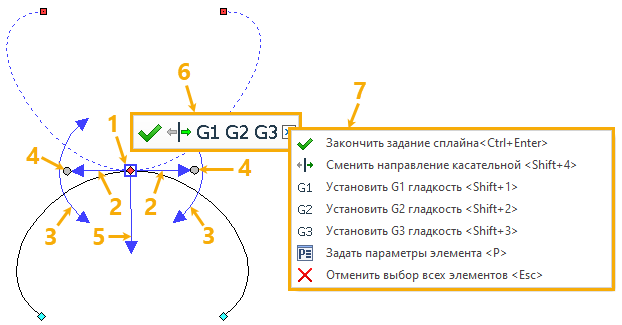

1 - Манипулятор координат точки

2 - Манипуляторы длины производной (натяжения касательной)

3 - Манипуляторы угла производной (направления касательной)

4 - Манипуляторы производной

5 - Манипулятор радиуса кривизны

6 - Динамическая панель

7 - Выпадающее меню

Манипуляторы

При редактировании сплайна можно выбрать любую из его характерных точек в списке, отображаемом в окне параметров, либо в окне вида. Для Сплайна и Закрытого сплайна после выбора точки в окне вида отображаются следующие манипуляторы:



Манипулятор координат точки

Выбранная точка обводится квадратной рамкой. Наведите курсор на рамку. Точка будет подсвечена синим, что символизирует готовность системы к изменению координат точки. После нажатия в пределах рамки точка начнёт следовать за курсором. Значения координат X и Y в окне параметров и предварительное изображение сплайна в окне вида будут изменяться соответствующим образом. Установите желаемое положение точки и нажмите для подтверждения новых координат.



Манипуляторы длины производной (натяжения касательной)

Манипуляторы длины производной - это две прямые противоположно направленные стрелки, совпадающие с вектором производной сплайна в выбранной точке. Наведите курсор на любую из этих стрелок. Стрелка будет подсвечена красным, что символизирует готовность системы к изменению длины производной. После нажатия на стрелке длины обеих стрелок будут синхронно изменяться в зависимости от движения курсора вдоль вектора производной. Значение Длины в окне параметров и предварительное изображение сплайна в окне вида будут также изменяться соответствующим образом. Установите желаемую длину и нажмите для подтверждения нового значения.

Длины манипуляторов могут отличаться от реальной длины вектора производной, т.к. они масштабируются для удобства работы с манипуляторами.

Манипуляторы угла производной (направления касательной)

Манипуляторы угла производной - это две полукруглые двухсторонние стрелки, расположенные вблизи концов манипуляторов длины производной. Наведите курсор на любую из этих стрелок. Стрелка будет подсвечена красным, что символизирует готовность системы к изменению угла производной. После нажатия на стрелке все манипуляторы будут поворачиваться в зависимости от движения курсора вокруг выбранной точки. Значение Угла в окне параметров и предварительное изображение сплайна в окне вида будут также изменяться соответствующим образом. Установите желаемый угол и нажмите для подтверждения нового значения.  Угол измеряется против часовой стрелки. Нулевому значению угла соответствует горизонтальное правое направление вектора производной.



Манипуляторы производной

Манипуляторы производной - это две серые окружности, расположенные вблизи концов манипуляторов длины производной. Наведите курсор на одну из окружностей. Окружность будет подсвечена оранжевым, а манипуляторы длины и угла - красным, что символизирует готовность системы к одновременному изменению длины и угла вектора производной. После нажатия на окружности все манипуляторы будут поворачиваться в зависимости от движения курсора вокруг выбранной точки, а также длина манипуляторов длины будет синхронно изменяться в зависимости от движения курсора вдоль вектора производной. Значения Длины и Угла в окне параметров и предварительное изображение сплайна в окне вида будут также изменяться соответствующим образом. Установите желаемые длину и угол и нажмите для подтверждения новых значений.



Манипулятор радиуса кривизны

Манипулятор радиуса кривизны - это одна прямая стрелка, указывающая направление нормали к вектору производной в выбранной точке. наведите курсор на стрелку. Стрелка будет подсвечена красным ,что символизирует готовность системы к изменению радиуса кривизны. После нажатия на стрелке её длина будет изменяться в зависимости от перемещений курсора в направлении нормали к вектору производной. Значение Радиуса кривизны в окне параметров и предварительное изображение сплайна в окне вида будут также изменяться соответствующим образом. Установите желаемый радиус и нажмите для подтверждения нового значения.

Длина манипулятора может отличаться от реального радиуса кривизны, т.к. она масштабируется для удобства работы с манипулятором.

Если для выбранной точки применён допуск, то ни один из вышеперечисленных манипуляторов не отображается.



Если в выбранной точке применены значения по умолчанию для длины производной, угла производной и радиуса кривизны, то стрелки манипуляторов отображаются в голубом цвете, если применены пользовательские значения - в синем цвете.

Автоменю и динамическая панель

Независимо от типа сплайна динамическая панель отображается в окне вида после выбора характерной точки сплайна. Динамическая панель содержит такой же набор опций, что и автоменю. Однако, часть опций отображается в панели сразу, другие же скрыты в выпадающем меню. Для вызова выпадающего меню нажмите кнопку , расположенную в правой части динамической панели. Если выбранная точка не привязана к линии изображения, то в автоменю и в динамической панели доступны следующие опции:

Для Сплайна и Закрытого сплайна, если установлены пользовательские параметры точки, дополнительно доступна следующая опция:

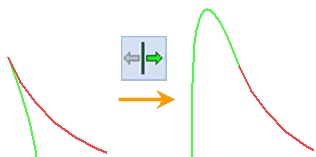

Активация данной опции меняет направление вектора производной сплайна в данной точке на противоположное.

Кроме того, если выбранная точка привязана к линии изображения, дополнительно доступны следующие опции:

Активация одной из этих опций делает сплайн касательным к линии привязки в данной точке. Каждая опция соответствует определенному типу касания (гладкости). Подробная информация о типах гладкости доступна в главе Общие сведения о 2D сплайнах .
