Эскиз > Сплайн и полилиния

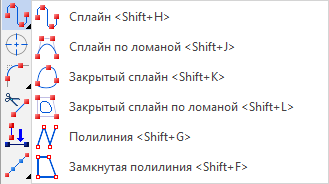

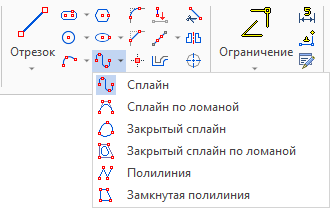

Типы сплайнов как в автоменю так и в Ленте объединены в отдельную группу. Развернуть группу в автоменю можно, нажав и удерживая на опции отображаемого типа, а в ленте - нажатием на треугольнике справа от опции отображаемого типа. По умолчанию при свёрнутой группе отображается опция создания обычного сплайна, в дальнейшем - опция, использовавшаяся последний раз в данном сеансе работы с CAD. При запущенной команде Эскиз любую опцию можно вызвать с клавиатуры, не разворачивая список.

Кроме того, после вызова любой из команд создания сплайна можно переключаться между типами сплайна с помощью кнопок, расположенных в окне параметров.

Типы сплайнов

Доступны следующие типы сплайнов:

Сплайн проходит через заданные характерные точки.

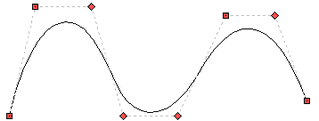

По точкам строится ломаная линия, по которой, в свою очередь, строится сплайн (NURBS).

Замкнутый сплайн, проходящий через заданные точки.

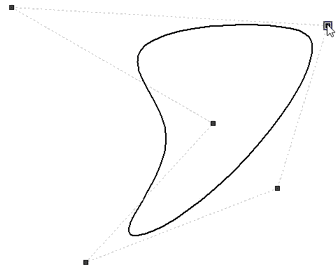

Замкнутый сплайн (Closed NURBS), построенный по ломаной линии заданной характерными точками.

Сплайн первой степени.

Визуально при построении полилинии мы получаем последовательные отрезки. Однако взаимосвязь этих отрезков несколько иная, чем если бы мы чертили отрезки в связном режиме эскизирования или отрезки были параметрическими (с ограничением). В отличие от указанных вариантов ломаная полилиния является единым объектом.

Например, части полилинии нельзя скруглить между собой, а при отрезке удаляемая часть будет состоять из множества отрезков. От полилинии можно построить кривую смещения.

Замкнутый сплайн первой степени.

В процессе создания и редактирования сплайна в любой момент можно изменить его тип.



Функционал команды создания сплайнов в линиях построения и в эскизе практически идентичен. Но есть незначительные отличия.

•Объектные привязки не работают с характерными точками сплайна построения.

•К сплайну построения можно привязать узел, указав ему относительное смещение по сплайну.

•Диалог параметров сплайна построения отличается от диалога параметров сплайна эскиза.

Создание сплайна

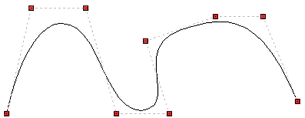

Выберите один из вышеперечисленных типов сплайна. Далее при помощи указывайте положение характерных точек. Положение точек можно определять, используя объектные привязки. Кроме того, в окне параметров можно вводить точные координаты каждой точки. После задания первой (для замкнутых сплайнов - второй) точки на экране появится динамически обновляемое предварительное изображение сплайна. Последняя точка сплайна следует за курсором и предварительное изображение меняется в соответствии с её положением. При создании сплайна по ломаной, кроме изображения кривой появится также и изображение ломаной.



Координаты и другие параметры заданных характерных точек, а также геометрические параметры сплайна в целом, отображаются в окне параметров (см. Геометрические параметры 2D сплайна).

Задайте характерные точки, их параметры и параметры сплайна в целом, после чего закончите создание сплайна с помощью опции (<Ctrl>+<Enter>) или двойного нажатия .

Непрерывный ввод кривой

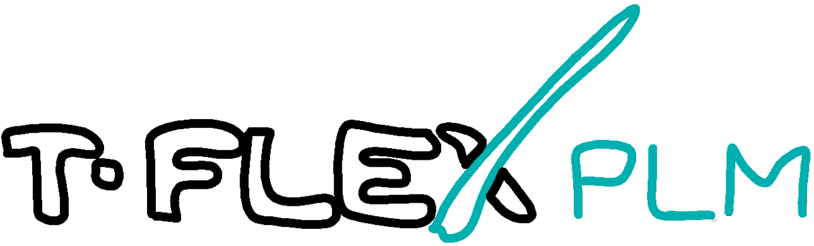

В команде Сплайн поддерживается непрерывный ввод кривой при удержании в нажатом состоянии, т.е. реализована возможность рисования сплайном.

Точки сплайна в таком случае добавляются автоматически, в соответствии с текущим масштабом изображения на экране. Точность генерации сплайна по движению курсора задаётся в установках системы (Установки > Привязки > Точность аппроксимации сплайнов (пиксели)). Точность задаётся в пикселях, т.е. зависит от текущего масштаба изображения в рабочем окне.

Опции автоменю

Изначально после вызова любой из команд создания сплайнов эскиза доступен полный набор опций команды Эскиз.

После задания двух характерных точек набор опций сменяется на следующий:

Завершает создание текущего сплайна и переходит к созданию следующего.

Вызывает диалог параметров сплайна.

Нажатие или активация данной опции вызывают диалоговое окно Действие по правой кнопке мыши, если опция Больше не задавать этот вопрос не была применена ранее в текущем сеансе. При выборе опции Продолжить операцию в данном диалоге добавление характерных точек в конец сплайна прекращается, но вы всё ещё можете добавлять промежуточные точки, нажимая в желаемом месте на сплайне, или редактировать параметры сплайна. Для продолжения добавления точек в конец сплайна выберите последнюю точку в списке, отображаемом в окне параметров, и нажмите кнопку Добавить элемент после текущего.
