Диалог параметров операции копирования 2D элементов

Диалог параметров операции копирования доступен для операций Копия с перемещением, Копия с поворотом, Копия с перемещением и поворотом, Копия с масштабом и Копия с симметрией, если копирование производилось в режиме создания ассоциативных копий. Диалог можно вызвать из контекстного меню самой операции или созданных ею элементов. Кроме того, поскольку выносные виды (по элементам, с обозначением, по контуру обрезки) создаются на основе того же механизма копирования, то аналогичный диалог можно вызвать из контекстного меню элементов выносного вида.

Вид диалога одинаков для всех вышеперечисленных операций, кроме Копии с симметрией.

Копия с симметрией

Для этой операции в диалоге доступен только флаг Симметрия текстов, аналогичный отображаемому в окне параметров при создании и редактировании операции.

Копия с перемещением, Копия с поворотом, Копия с перемещением и поворотом, Копия с масштабом, Выносные виды

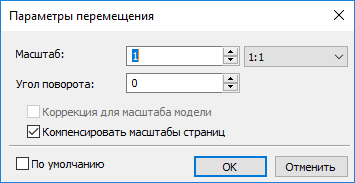

Диалог содержит те же параметры Масштаб и Угол поворота, что и окно параметров при копировании с перемещением. Данные параметры доступны не только для копии с перемещением, но и для остальных вышеперечисленных операций. Таким образом можно менять масштаб и угол в операциях, при создании которых эти параметры недоступны.

Изменение угла в параметрах операции копирования выносных видов не влияет на элементы вида, не являющиеся копиями (заголовок; контур обрезки; линии разрывов; элементы, построенные пользователем вручную). Для поворота всего вида целиком используйте диалог параметров вида.

Также в диалоге присутствуют следующие флаги:

Коррекция для масштаба модели.

Данный флаг позволяет добиться правильного размера копии при копировании в пределах одной страницы, масштаб которой отличен от 1:1.
При установленном флаге фактический масштаб копии рассчитывается по следующей формуле:

Компенсировать масштабы страниц
Данный флаг позволяет добиться правильного размера копии при копировании между страницами с разным масштабом.
При установленном флаге фактический масштаб копии рассчитывается по следующей формуле:
