Диалог параметров чертёжного вида

 Предыдущая страницаВ началоСледующая страница

Диалог параметров ParametersSmall чертёжного вида можно вызвать одним из следующих способов:

•из контекстного меню, вызываемого по нажатию mouse right на неактивном виде в 2D или 3D окне, либо в окне SWModelElements20x20 Элементы модели;

•по двойному нажатию mouse left mouse left на виде в окне SWModelElements20x20 Элементы модели;

•из автоменю команды Редактировать чертёжный вид.

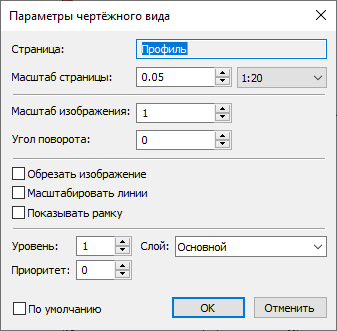

Набор доступных параметров не зависит от типа и способа создания вида. Диалог содержит следующие параметры:

DrawingViewParameters

Страница

Имя страницы вида. Для смены страницы используйте команду редактирования вида.

Масштаб страницы

Масштаб элементов вида на его отдельной вспомогательной странице.

Масштаб изображения

Масштаб отображения содержимого вида на той странице, на которой вид размещён.

Подробная информация о масштабах доступна в главе Масштаб чертёжного вида

Угол поворота

Угол поворота вида относительно его точки привязки. Положительным считается направление поворота против часовой стрелки. При использовании вектора привязки для позиционирования вида значение угла определяется указанным вектором и недоступно для редактирования.

Обрезать изображение

При установленном флаге содержимое страницы вида, находящееся за пределами рамки вида, не отображается на странице, на которой вид размещён

Масштабировать линии

При установленном флаге толщина линий изображения вида масштабируется в соответствии со значением параметра Масштаб изображения.

Показывать рамку

При установленном флаге границы вида отображаются на чертеже независимо от того, активен вид или нет. При снятом флаге границы отображаются только для активного вида.

Если включен режим скрытия построений, границы неактивных видов не отображаются независимо от состояния данного флага.

Уровень

Уровень видимости вида (см. главу Уровень).

Приоритет

Приоритет отображения вида (см. главу Приоритет).

Слой

Слой, которому принадлежит вид (см. главу Слой).

По умолчанию

Если установить данный флаг и нажать OK, то установленные в этот момент значения параметров будут применяться как параметры по умолчанию для создаваемых в дальнейшем чертёжных видов всех типов.
