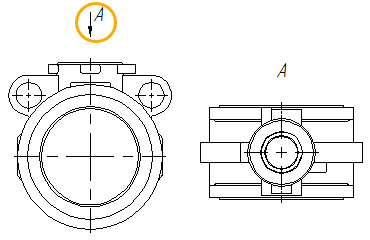

Обозначение вида по стрелке

Обозначение вида по стрелке создаётся с помощью следующей опции автоменю в команде Обозначение вида:

Горизонтальные и вертикальные стрелки

После активации данной опции достаточно указать одну точку привязки любым из способов, описанных в главе Привязка обозначения вида.

Таким образом создаются горизонтальные и вертикальные стрелки. Быстро повернуть стрелку на 90 градусов можно с помощью следующей опции автоменю:

После указания точки привязки создание текущего обозначения завершается и система переходит к созданию следующего.

Стрелки под произвольным углом со вводом значения угла

Стрелку под произвольным углом можно создать таким же образом, как горизонтальную или вертикальную, если перед указанием точки привязки ввести значение в поле Угол в окне параметров или диалоге параметров. Угол измеряется относительно горизонтальной оси в направлении против часовой стрелки. Нулевому значению соответствует направление вправо.

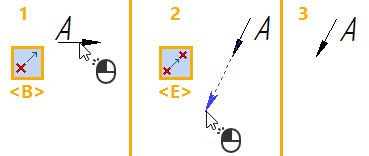

Стрелки под произвольным углом с указанием угла точками



Для создания стрелки под произвольным углом с указанием угла точками сначала необходимо активировать следующую опцию:

Далее необходимо указать одну точку любым из способов, описанных в главе Привязка обозначения вида. Указанная точка будет определять положение стрелки. После указания первой точки автоматически активируется следующая опция:

После активации этой опции предварительное изображение обозначения сохраняет своё положение, но поворачивается вокруг первой точки привязки вслед за перемещениями курсора. Между курсором и первой точкой при этом отображается маркер в виде синей штрихпунктирной стрелки. Установите желаемое направление стрелки и нажмите. Создание текущего обозначения завершится и система перейдёт к созданию следующего.

Положение текста относительно стрелки

Положение текста относительно линии стрелки можно изменить с помощью следующей опции:

Использование обозначения для создания проекции

Если в момент создания обозначения активна проекция или чертёжный вид, то созданное обозначение будет принадлежать этой проекции/виду. Если ни один вид/проекция на чертеже не активны в момент создания обозначения, но первая точка привязки лежит в пределах границ проекции, то такое обозначение также будет принадлежать этой проекции. По обозначениям, принадлежащим проекциям можно создавать проекции с помощью команды Вид по стрелке.

Основные темы в этом разделе:

•Параметры обозначения вида по стрелке
