Параметры обозначения разреза или сечения |

|
Параметры обозначения разреза или сечения |
|
Параметры обозначения можно задать в служебном окне
Параметры или в
Диалоге параметров

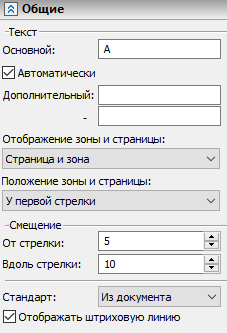

В процессе создания обозначения разреза/сечения в окне параметров отображаются следующие вкладки:
•Общие;
•Размеры.
Вкладка содержит следующие параметры:
Группа параметров Текст:
•Основной
Текст (название вида), который будет располагаться по внешнюю сторону каждой из стрелок обозначения.
•Автоматически
Данный флаг установлен по умолчанию после запуска команды. При этом в качестве основного текста автоматически выбирается первая по алфавиту буква, не занятая другими обозначениями видов. Если число обозначений больше, чем букв в алфавите, к букве добавляется нижний цифровой индекс (А1, Б1, ... Я1, А2, Б2 и т.д.). В дальнейшем при удалении обозначения вида, имена всех следующих по алфавиту обозначений, для которых установлен этот флаг, будут автоматически переназначены во избежание пробела в нумерации. Если снять данный флаг при создании или редактировании обозначения, то его основной текст будет оставаться неизменным независимо от текста других обозначений.
•Дополнительный
Поля данного параметра позволяют задать различный текст для каждой стрелки. Заданные текстовые строки будут выводиться рядом с основным текстом, в той же строке.
•Отображение зоны и страницы
Позволяет выводить номер зоны и/или страницы, в пределах которых расположено связанное обозначение. В выпадающем списке можно выбрать, номер чего будет отображаться (Нет, Зона, Страница, Страница и зона, Страница или зона). При выборе варианта Страница или зона результат зависит от параметров документа для страницы связанного обозначения (Параметры документа > Страница > Лист > Зоны > Зоны). Если для параметра Определение зон для спецификации установлено значение Нет, то будет отображаться номер страницы, при любом другом значении - номер зоны.

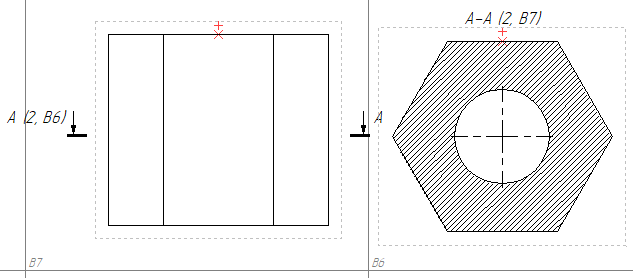

Эффект применения параметра Отображение зоны и страницы становится виден только после создания связанного обозначения. При создании проекции по обозначению разреза/сечения для заголовка вида проекции автоматически устанавливается такое же значение данного параметра, как и у обозначения разреза/сечения. Если вручную установить для одного из связанных обозначений другое значение, то система предложит установить такое же значение и для второго обозначения.
Подробная информация о зонах и их настройке доступна в разделе Зоны. Параметры документа.
•Положение зоны и страницы
Номер зоны и/или страницы может отображаться У первой стрелки или У второй стрелки.
Группа параметров Смещение:
•От стрелки
Расстояние между стрелкой и ближайшим символом текста текста в направлении перпендикулярно стрелке.
•Вдоль стрелки
Расстояние между линией сечения и центром текста в направлении параллельно стрелке.
Стандарт
Обозначение может быть создано в соответствии с ЕСКД или ANSI. Различия показаны на рисунке ниже. Если установлено значение Из документа, то применяется стандарт, установленный в параметрах документа для текущей страницы (Параметры документа > Страница > Размеры > Размеры > Стандарт).
|
|
ЕСКД |
ANSI |
Отображать штриховую линию

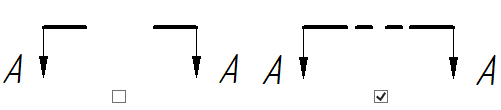

Данный флаг влияет только на обозначения по стандарту ANSI. Эффект показан на рисунке ниже:
Вкладка содержит следующие параметры:
Группа параметров Параметры линии:

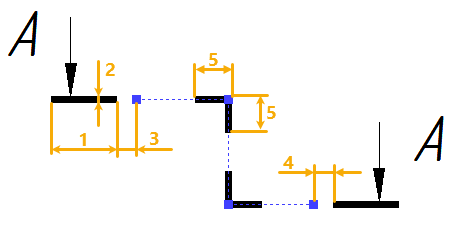

1 - Длина выносной линии.
2 - Толщина. Если значение параметра отображается в квадратных скобках, то оно определяется параметрами документа (Параметры документа > Страница > Линии > Линии > Толщина основных).
3 - Отступ в начале.
4 - Отступ в конце.
5 - Длина штрихов. Для обозначения по ЕСКД определяет длину штрихов на изломах. Для обозначения по стандарту ANSI определяет длину всех штрихов, кроме крайних.
Группа параметров Параметры стрелки:
1 - Длина.
2 - Размер. Если значение параметра отображается в квадратных скобках, то оно определяется параметрами документа (Параметры документа > Страница > Линии > Стиль линий > Размер стрелок (окончаний)).
3 - Толщина линии. Если значение параметра отображается в квадратных скобках, то оно определяется параметрами документа (Параметры документа > Страница > Линии > Линии > Толщина других).
4 - Тип. Тип наконечника стрелки можно выбрать из выпадающего списка.
Диалог параметров обозначения вида можно вызвать одним из следующих способов:
•по двойному нажатию
на обозначении в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида
•из автоменю команд Обозначение вида и Редактировать обозначение вида.

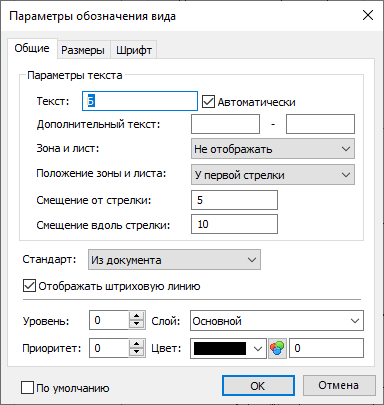

Диалог параметров обозначений разрезов/сечений содержит следующие вкладки:
•Общие
Данная вкладка диалога содержит те же параметры, что и одноимённая вкладка окна параметров, описанная выше. Дополнительно в нижней части вкладки можно задать общесистемные параметры: Уровень, Приоритет, Слой и Цвет.

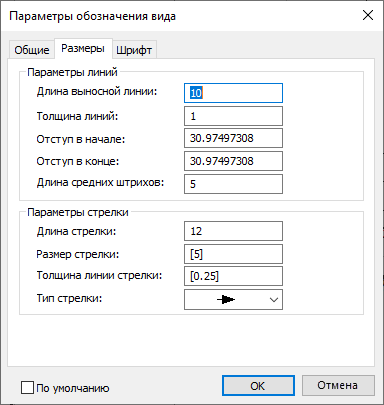

•Размеры
Данная вкладка диалога содержит те же параметры, что и одноимённая вкладка окна параметров, описанная выше.
•Шрифт
Данная вкладка диалога содержит такой же набор параметров шрифта, как и у многих других элементов оформления чертежа.
