3D сечение параллелепипедом

Предыдущая страницаВ началоСледующая страница

3D сечение параллелепипедом создаётся с помощью следующей опции, доступной в окне параметров команды FilterSection20x20 3D Сечение:

3DSectionbyParal

Построить сечение параллелепипедом

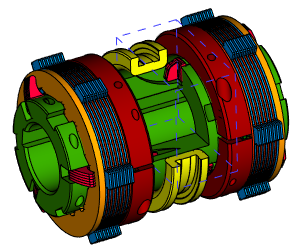

Такое сечение позволяет отсечь от модели всё, что находится внутри или снаружи заданного параллелепипеда.

13S_SectionBox2

13S_SectionBox1                        13S_SectionBox3

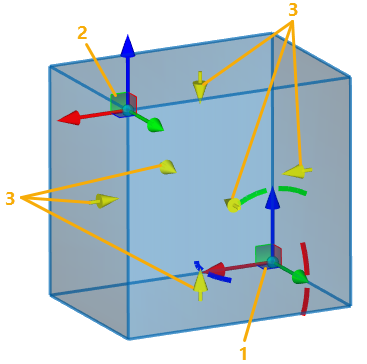

При создании 3D сечения параллелепипедом положение, размеры и ориентация секущего параллелепипеда, а также направление сечения, задаётся с помощью специальных манипуляторов.

13S_SectionBoxManipulators

1 - Манипулятор ЛСК начальной вершины параллелепипеда

2 - Манипулятор ЛСК конечной вершины параллелепипеда

3 - Манипуляторы направления сечения



Положение, размеры и ориентация секущего параллелепипеда

Положение, размеры и ориентация секущего параллелепипеда задаются с помощью манипуляторов ЛСК, аналогичных используемым для задания преобразований 3D элементов. К манипуляторам привязано положение двух противолежащих вершин параллелепипеда. По умолчанию ориентация параллелепипеда соответствует ориентации осей глобальной системы координат документа, а размеры автоматически подбираются так, чтобы вместить все видимые тела. К манипуляторам можно применить любые произвольные преобразования. Угловые преобразования задаются с помощью манипулятора начальной вершины, после чего автоматически применяются и к манипулятору конечной вершины. В окне параметров отображаются Преобразования, примененные к манипулятору одной из вершин относительно глобальной системы координат. Для переключения между отображением преобразований начального и конечного манипулятора можно использовать следующие опции автоменю:

SectionStart30x30

<E>

Редактировать положение начальной границы

SectionEnd30x30

<G>

Редактировать положение конечной границы

При использовании манипуляторов система автоматически переключается на отображение преобразований активного манипулятора.

Преобразования задаются так же как в команде Transformations20x20 Преобразования (см. главу Виды преобразований 3D элементов). Отличия состоят лишь в меньшем наборе доступных разновидностей преобразований и опций контекстного меню манипуляторов. При задании преобразований положение и ориентацию манипуляторов можно привязывать к различным элементам модели.

13_SectionTransformations

С помощью следующей опции можно совместить активный манипулятор ЛСК с любой имеющейся системой координат:

SourceLCS

<F>

Выбрать систему координат

Активация данной опции включает на панели фильтров фильтр выбора ЛСК, после чего можно выбрать желаемую ЛСК в 3D сцене или в дереве модели с помощью mouse left.

Для быстрого поворота активного манипулятора ЛСК на 90° вокруг одной из осей можно воспользоваться следующими опциями автоменю:

Xrotation

<X>

Повернуть систему координат вокруг оси X на 90°

Yrotation

<Y>

Повернуть систему координат вокруг оси Y на 90°

Zrotation

<Z>

Повернуть систему координат вокруг оси Z на 90°

Направление сечения

По умолчанию сечение направлено внутрь параллелепипеда. При необходимости пользователь может его изменить, нажав mouse left на манипуляторе направления или воспользовавшись следующей опцией автоменю:

clip0237

<D>

Изменить направление сечения

При применении сечения видимой останется только та часть модели, в сторону которой указывают стрелки манипулятора.

13S_SectionDir2                        13S_SectionDir1

См. также:

Выбор рассекаемых тел для 3D сечения

Отображение результата 3D сечения
