Диалог параметров 3D сечения

При создании 3D сечения диалог его параметров можно вызвать с помощью опции автоменю:

Для уже созданного сечения диалог параметров можно вызвать двойным нажатием на сечении или выбором пункта Параметры в его контекстном меню.

Диалог параметров 3D сечения всегда содержит следующие вкладки:

•Общие
Информация о содержимом данной вкладки приведена ниже.

•Основные параметры
Содержимое данной вкладки полностью повторяет содержимое одноимённой вкладки служебного окна Параметры, отображаемое при создании 3D сечения, и может отличаться в зависимости от типа сечения. Подробная информация приведена на страницах с описаниями каждого типа сечений. Тип уже созданного сечения нельзя изменить.

Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, Уровень, Слой, Цвет, Прозрачность и, по возможности, состояния флагов на вкладке Основные параметры, установленные для выбранного сечения будут применяться по умолчанию для всех вновь создаваемых 3D сечений.

Информация о преобразованиях манипуляторов ЛСК сечения и выбранной опорной геометрии недоступна в диалоге параметров. Для изменения преобразований и опорной геометрии сечения следует воспользоваться командой Изменить.

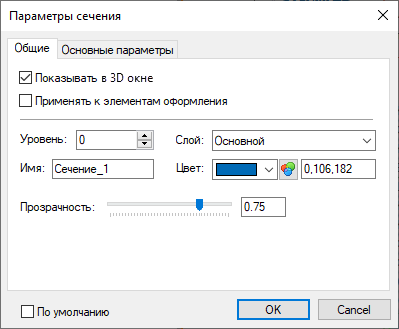

Общие параметры 3D сечения

Показывать в 3D окне
При установленном флаге видимость сечения в 3D окне управляется специальными командами. При снятом флаге сечение не отображается в 3D окне, независимо от команд управления видимостью элементов.

Применять к элементам оформления
По умолчанию данный флаг снят. При установленном флаге сечение применяется не только к телам модели, но и к 3Д элементам оформления.

Данная опция работает только для графических сечений.

Уровень

Информация о данном параметре приведена в разделе Уровни.

Слой
Информация о данном параметре приведена в разделе Слои.

Имя
Все элементы модели имеют уникальное имя. Пользователь может самостоятельно задавать имя. В этом случае система следит только за уникальностью вводимого имени. При попытке ввести имя, которое уже назначено другому элементу данной модели, внесенные изменения не будут применены. Если пользователь не задаёт имя, то система генерирует имя автоматически. Подробная информация об автоматически присваиваемых именах приведена в разделе Настройка имён 3D элементов.

Цвет
Цвет, отображения сечения в 3D окне. Выбор цвета описан в разделе Цвет. Этим цветом также могут закрашиваться рассекаемые тела в плоскости сечения, если для соответствующего параметра установлено значение Цвет сечения.

Прозрачность
Данный параметр задаёт степень прозрачности заливки секущих плоскостей в 3D сцене. Границы плоскостей и стрелки направления сечения остаются непрозрачными независимо от данного параметра. Прозрачность задается в диапазоне от 0 (непрозрачная плоскость) до 1 (полностью прозрачная плоскость) с помощью ползунка или поля ввода значения.
