3D сечение по 3D точкам

3D сечение по 3D точкам создаётся с помощью следующей опции, доступной в окне параметров команды 3D Сечение:

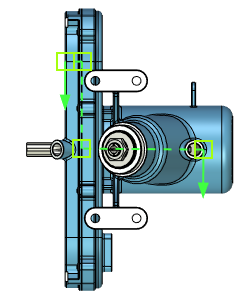

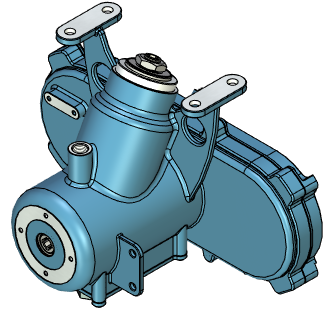

Такое сечение позволяет отсечь от модели всё, что находится по одну сторону от заданного набора последовательно соединённых плоскостей. Для задания секущих плоскостей необходимо выбрать последовательность 3D точек (3D узлов или вершин тела). Выбранные 3D точки соединяются прямолинейными отрезками. Плоскости образуются в результате выталкивания полученной ломаной перпендикулярно плоскости экрана.

Перед созданием сечения необходимо развернуть 3D сцену перпендикулярно желаемому направлению создания сечения. Добиться этого можно, применив одну из стандартных точек взгляда или указав необходимое положение точки взгляда вручную в параметрах 3D вида. Если 3D сечение должно быть перпендикулярно какой-либо грани или плоскому ребру модели, можно воспользоваться командой Развернуть по нормали. Направление выталкивания ломанной определяется в момент выбора первой точки, так что при выборе последующих точек можно свободно вращать камеру.

Длина выталкивания задается системой произвольно. Она используется только для визуализации сечения в 3D сцене, не влияя на результат применения сечения. Фактически при применении сечения используются бесконечные плоскости.

Выбрать 3D точки позволяют следующие опции:

Активация данных опций включает на панели фильтров фильтры выбора элементов соответствующего типа, после чего можно выбрать желаемые точки в 3D сцене или в дереве модели с помощью . Необходимо выбрать не менее двух точек. Максимально количество точек не ограничено. Выбранные точки соединяются последовательно в порядке их выбора. Если при задании точек одна, например, была пропущена, необходимо отказаться от сделанного выбора и выбрать все точки заново. Для сброса выбранного набора точек используется опция:

Первоначальное направление сечения определяется системой произвольно. При необходимости пользователь может его изменить, воспользовавшись следующей опцией автоменю:

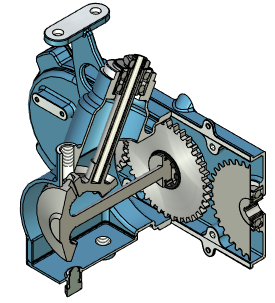

При применении сечения видимой останется только та часть модели, в сторону которой указывают стрелки сечения.

См. также:

•Выбор рассекаемых тел для 3D сечения

•Отображение результата 3D сечения
