3D сечение по плоскости

3D сечение по плоскости создаётся с помощью следующей опции, доступной в окне параметров команды 3D Сечение:

Данная опция выбрана по умолчанию после вызова команды.

Такое сечение позволяет отсечь от модели всё, что находится по одну сторону от заданной плоскости.

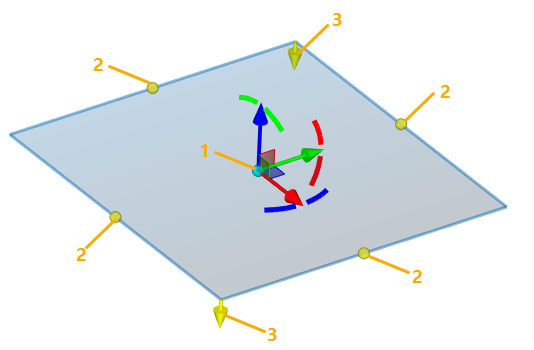

При создании 3D сечения по плоскости, положение и размеры секущей плоскости, а также направление сечения, задаётся с помощью специальных манипуляторов.

1 - Манипулятор ЛСК (задаёт положение секущей плоскости)

2 - Манипуляторы габаритов (задают размеры секущей плоскости)

3 - Манипуляторы направления сечения



Положение секущей плоскости

Для задания положения секущей плоскости используется манипулятор ЛСК, аналогичный используемым для задания преобразований 3D элементов. Секущая плоскость привязана к плоскости XY манипулятора. После вызова команды, активна следующая опция автоменю:

В результате на панели фильтров активны фильтры выбора плоскостей, вследствие чего можно с помощью выбрать 3D сцене любой объект, способный определить плоскость. Плоскость XY манипулятора будет выставлен по выбранному объекту, т.е. к манипулятору ЛСК будет применено преобразование Установить плоскость. При необходимости к манипулятору можно применить любые другие произвольные преобразования. Список применённых преобразований отображается на вкладке Преобразования в окне параметров команды. Преобразования задаются так же как в команде Преобразования (см. главу Виды преобразований 3D элементов). Отличия состоят лишь в меньшем наборе доступных разновидностей преобразований и опций контекстного меню манипуляторов. При задании преобразований положение и ориентацию манипуляторов можно привязывать к различным элементам модели.

С помощью следующей опции можно совместить манипулятор ЛСК с любой имеющейся системой координат:

Активация данной опции включает на панели фильтров фильтр выбора ЛСК, после чего можно выбрать желаемую ЛСК в 3D сцене или в дереве модели с помощью .

Для быстрого поворота манипулятора ЛСК на 90° вокруг одной из осей можно воспользоваться следующими опциями автоменю:

Размеры секущей плоскости

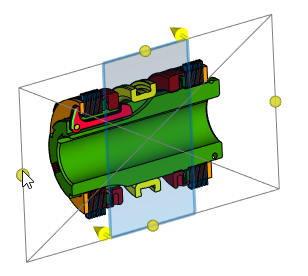

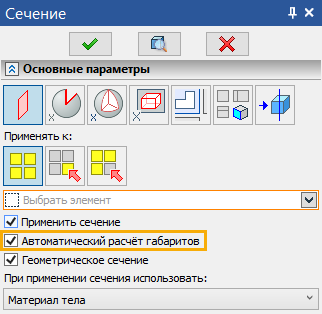

Размеры секущей плоскости являются условными и используются только для отображения сечения в 3D сцене, не влияя на результат применения сечения. Рассечение модели при применении сечения производится по бесконечной плоскости. По умолчанию в окне параметров команды установлен флаг Автоматический расчёт габаритов. В результате при выборе объекта, определяющего секущую плоскость, размеры плоскости автоматически устанавливаются такими же как размеры выбранного объекта. Если навести курсор на манипулятор габаритов и нажать , то манипулятор начнёт следовать за курсором вдоль одной из осей координат ЛСК сечения до повторного нажатия . Размеры секущей плоскости вдоль данной оси изменяются в соответствии с положением манипулятора. Изменение размеров происходит симметрично в обе стороны выбранной оси. При изменении размеров с помощью манипулятора флаг Автоматический расчёт габаритов автоматически снимается.

Направление сечения

Первоначальное направление сечения определяется системой произвольно. При необходимости пользователь может его изменить, нажав на манипуляторе направления или воспользовавшись следующей опцией автоменю:

При применении сечения видимой останется только та часть модели, в сторону которой указывают стрелки манипулятора.
