Скругление переменной выпуклости (эллиптическое, параболическое, гиперболическое)

Режим создания скруглений переменной выпуклости может быть вызван в команде Сглаживание рёбер с помощью кнопки Переменный (эллиптический), расположенной в верхней части окна параметров.

Данный способ сглаживания рёбер позволяет создавать более сложные поверхности перехода. Размер и форма поверхности перехода задаётся смещениями от условно первой и условно второй грани, и коэффициентом выпуклости.

В зависимости от значения коэффициента выпуклости все получаемые поверхности делятся на три группы:

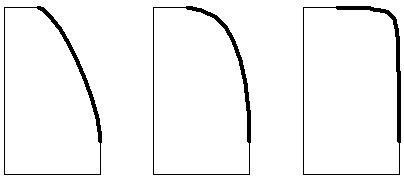

•0 < K < 0.5
Cечение поверхности сглаживания имеет эллиптическую форму.

•K = 0.5
Cечение поверхности сглаживания имеет параболическую форму.

•0.5 < K < 1
Cечение поверхности сглаживания имеет гиперболическую форму.

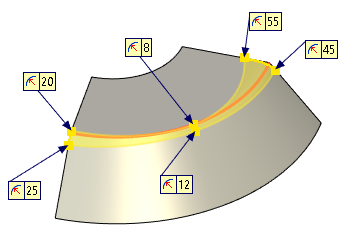

Форма поверхности может задаваться в каждой точке ребра (последовательности рёбер). Работа со списком точек осуществляется таким же образом, как и в скруглении переменного радиуса.

Изменение смещений между точками также может быть Линейным или Гладким, как и изменение радиуса в в скруглении переменного радиуса.

Смещения от граней определяют границы поверхности сглаживания. Принцип построения поверхности скругления переменной выпуклости проиллюстрирован на следующих рисунках:

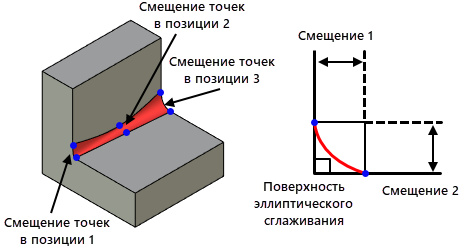

Переменное эллиптическое скругление при значении угла между поверхностями 90 градусов

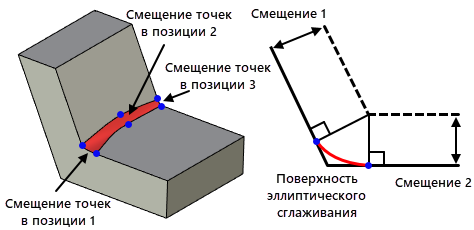

Переменное эллиптическое скругление при произвольном значении угла между поверхностями



1. От первой грани на расстоянии Смещения 1 строится эквидистантная поверхность.

2. От второй грани на расстоянии Смещения 2 строится вторая эквидистантная поверхность.

3. Из точек пересечения эквидистантных поверхностей опускаются перпендикуляры на исходные поверхности, получаются границы поверхности сглаживания.

В частном случае, при построении сглаживания между плоскими ортогональными гранями, можно сказать, что расстояние от вершины до границы поверхности сглаживания равно величине смещения.
