Скругление переменного радиуса

Режим создания скруглений переменного радиуса может быть вызван в команде Сглаживание рёбер с помощью кнопки Переменный (круговой), расположенной в верхней части окна параметров.

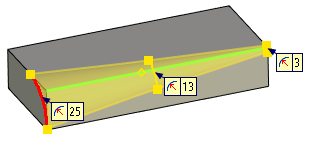

При данном способе скругления формируется поверхность переменного радиуса. Задаётся список специальных точек, в каждой из которых можно установить определённое значение радиуса сглаживания. Положение каждой точки задаётся в процентах от общей длины ребра. В начальный момент этот список состоит из двух точек, соответствующих 0% и 100% длины ребра.

Если выбрано несколько рёбер, то для всех последовательностей сопряжённых рёбер, не обязательно гладко сопряжённых, точки задаются в процентах от всей длины последовательности. Направление рёбер в каждой последовательности становится общим. Оно устанавливается по направлению первого выбранного ребра в последовательности.

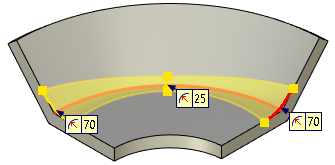

При задании данного типа сглаживания по замкнутой последовательности рёбер всегда нужно следить за тем, чтобы радиусы начала и конца последовательности имели одинаковые значения.

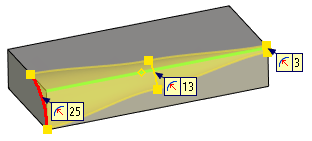

Изменение радиуса сглаживания между точками может быть Линейным или Гладким. Линейное изменение радиуса задаётся ломаной линией (радиус меняется линейно от точки к точке). Гладкое изменение радиуса задаётся кривой, имеющей в выбранных точках касательную, параллельную выбранному ребру.

Для некоторых специальных случаев существует режим, в котором можно задавать параметры переменного сглаживания для каждого отдельного ребра. При обработке таким способом гладкой последовательности рёбер необходимо следить за тем, чтобы значения радиусов на стыках смежных рёбер были одинаковыми.
