Создать скругление с отступом от вершины

Общие сведения о скруглении с отступом от вершины приведены в одноимённом разделе.

Данный вид обработки вершины применим только для создания скруглений постоянным или переменным радиусом.

Чтобы создать сглаживание с отступами от вершины необходимо после вызова команды Сглаживание рёбер выполнить следующие действия:

1.Выбрать рёбра для сглаживания выбором вершин, в которых предполагается задавать отступ, в режиме выбора граней, ребер, вершин. При выборе рёбер таким способом автоматически устанавливаются нулевые значения отступов от выбранной вершины. Об этом свидетельствует появление манипуляторов. В список выбранных рёбер на вкладке Рёбра окна Параметры заносятся только рёбра, примыкающие к вершине. Сама вершина туда не попадает.

2.  Задать значения отступов. Это можно сделать при помощи манипуляторов либо вводом значений в поля Начало и Конец группы Отступ, расположенной  под списком рёбер.

Изначально для всех рёбер установлен флаг Общие свойства. Это позволяет задавать одинаковые отступы для всех выбранных рёбер. При изменении значения одного отступа на остальных рёбрах устанавливается такое же значение. Это видно по синхронному изменению положения всех манипуляторов, управляющих отступами.

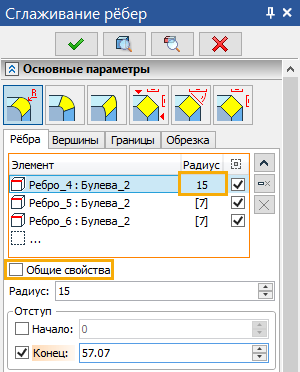

Для задания разных значений отступов нужно снять флаг Общие свойства. Это не обязательно делать сразу для всех рёбер. Можно задать индивидуальные свойства только для избранных рёбер, сняв только для них флаг Общие свойства. Для остальных же по-прежнему будут использоваться общие свойства.



Значения отступов отображаются в окне Параметры, в полях Начало и Конец - в зависимости от того, от какого конца ребра задан отступ. В эти же поля можно ввести точные значения с клавиатуры. Около каждого поля есть флаг, который активирует параметр Отступ в начале или в конце ребра. При выборе рёбер указанием на вершину система самостоятельно устанавливает нужные флаги для рёбер, сходящихся в выбранных вершинах. При этом учитывается ориентация сходящихся рёбер. Часть рёбер имеет отступ в начале, часть в конце, но все ребра имеют отступ от той вершины, в которой они сходятся.
В самом общем случае можно активировать параметры отступа вручную при помощи указанных флагов. Визуально контролировать параметры задаваемого отступа можно при помощи манипуляторов.

3. Для рёбер задать значение радиуса сглаживания при помощи соответствующих манипуляторов или в окне Параметры способом, соответствующим выбранному типу сглаживания.

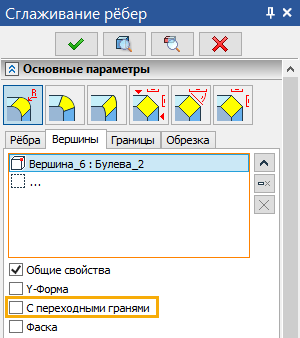

4. По умолчанию при задании отступов строится сглаживание с переходными гранями. Если требуется построить сглаживание без переходных граней, необходимо дополнительно выбрать саму вершину. При выборе вершины создание переходных граней для нее отключается по умолчанию. При необходимости можно включить создание переходных граней для выбранной вершины, установив для неё флаг С переходными гранями.

Выбор вершины до задания величины отступа невозможен, так как при нулевом значении манипуляторы отступа перекрывают вершину.



5. Подтвердить создание операции .
