Измерить параметры одного элемента

Режим измерения параметров одного элемента можно активировать с помощью следующей кнопки в верхней части окна параметров команды Измерить:

После входа в данный режим в окне параметров команды автоматически активируется поле Элемент. Пока это поле активно, нажатие на элементе практически любого типа в 2D или 3D окне, либо в дереве модели, выбирает этот элемент в качестве измеряемого. Если измеряемый элемент уже выбран, нажатие на другом элементе заменяет выбор. Название и иконка выбранного элемента отображаются в поле Элемент. При помощи кнопки Очистить в правой части поля можно сбросить выбор.

Если в момент вызова команды выбрано не более одного элемента, то этот режим будет активен по умолчанию.

Если в момент активации данного режима выбран один элемент, то этот элемент автоматически используется в качестве измеряемого.

Если в момент активации данного режима выбрано более одного элемента, то первый выбранный элемент используется в качестве измеряемого, а выбор остальных сбрасывается.

Набор параметров, которые можно измерить, зависит от типа измеряемого элемента.

Сокращённая версия данного режима, измеряющая только массово-инерционные характеристики операций 3D моделирования, доступна в виде отдельной команды Характеристики.

Измерение свойств материала

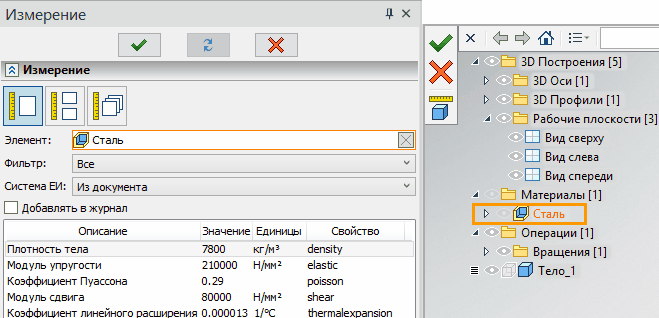

Команда Измерить в режиме Измерить параметр одного элемента позволяет выбрать материал в дереве 3D модели для измерения его физических свойств.

По измеренным значениям физических свойств материалов можно создать переменные для использования в расчётах, что избавляет от необходимости вводить их вручную.

Режим измерения тел

В режиме Измерить параметр одного элемента автоменю команды Измерить содержит следующую опцию:

Режим измерения тел позволяет создать выражение измерения, в котором измеряемый объект - тело. В этом его отличие от выбора тел в обычном режиме при помощи фильтра типа элемента.

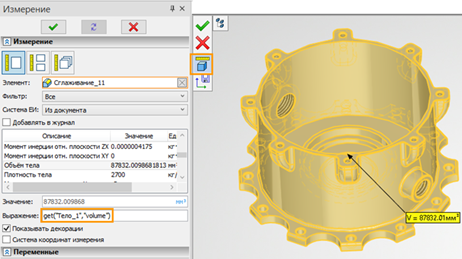

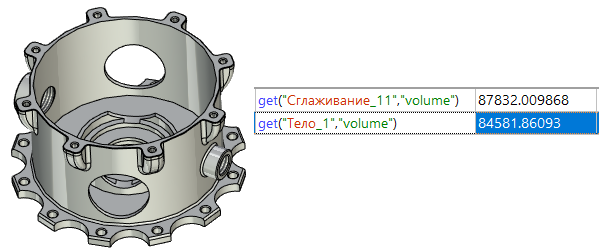

Если выбрать тело при помощи фильтра в обычном режиме, в выражение измерения будет записано не тело, а последняя операция этого тела в дереве модели. Ниже показана разница в выражении измерения при выборе одного и того же тела разными способами:

Оба способа измерения могут быть полезны. Например, если создать переменную, в которую записать выражение, полученное в режиме измерения тел, то при дальнейшем изменении дерева модели тела значение переменной будет соответствующим образом пересчитываться: добавив отверстие в корпус мы изменим объём тела и в переменной это будет учитываться. С другой стороны, если нам нужно знать объём некоторого тела без учёта дальнейших изменений его дерева модели, то нужно делать измерение в обычном режиме, выбрав тело при помощи фильтра: в этом случае измерение будет делаться только до операции, которая на момент измерения была последней, а все последующие изменения дерева модели тела учитываться не будут.
