Общие сведения о Спиральном 3D пути вдоль оси

Ось спирального 3D пути вдоль оси

Винтовая кривая строится вокруг оси спирали. Ось может быть прямой или криволинейной.

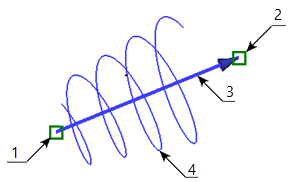

Прямая ось может быть задана двумя 3D точками: начальной и конечной. 3D точки могут задаваться 3D узлами, а также любым 3D объектом, способным определить точку в пространстве. Вектор, задающий ось спирали, будет направлен от первой точки ко второй (соответственно будут определяться начало и конец). Также прямую ось можно задать точкой и направлением или выбрать непосредственно саму ось.

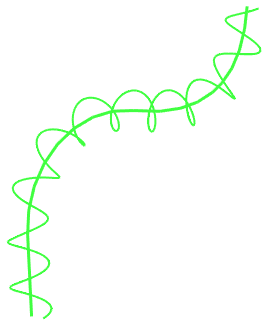

Криволинейная ось может быть задана 3D путями, 3D профилями, циклами, рёбрами. Допускается множественный выбор объектов. Главное, чтобы выбранные объекты составляли неразрывный контур гладко сопряженных линий. Контур оси может быть как замкнутым так и незамкнутым.

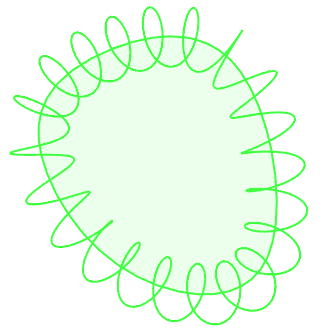

По умолчанию по замкнутой оси строится замкнутый путь.

При построении замкнутого пути существует ряд ограничений. В частности, радиус/диаметр винтовой кривой должны совпадать в начале и в конце пути, а параметр X_tan в начальной и конечной точках графика шага должен быть больше нуля.

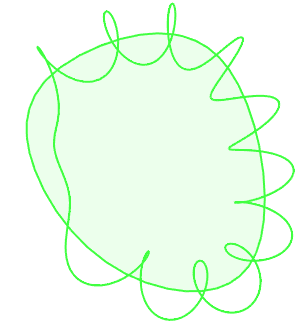

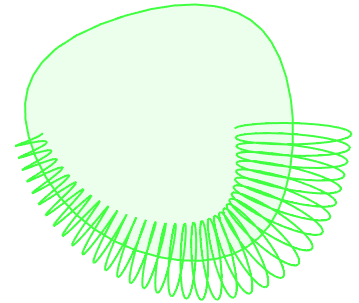

Замкнутый спиральный 3D путь, построенный с использованием графика шага

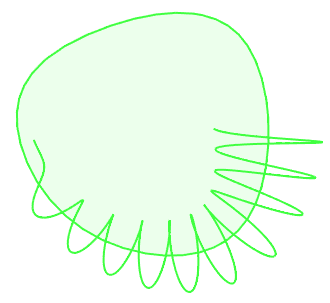

При необходимости построить незамкнутый путь по замкнутой оси уменьшите длину пути. На незамкнутый путь, построенный по замкнутой оси вышеуказанные ограничения не распространяются.

Параметры винтовой кривой спирального 3D пути вдоль оси

К основным параметрам винтовой кривой спирали относятся следующие величины:

•Радиус/диаметр
По умолчанию создается цилиндрическая спираль, т.е. такая, у которой радиус/диаметр постоянен по всей длине. Можно задать разные значения радиуса/диаметра в начале и в конце. Тогда он будет изменяться линейно от начального к конечному значению. Третий вариант - задать график изменения радиуса по длине спирали.

•Начальный угол и/или точка начала
Определяют начало винтовой кривой (см. ниже).

•Направление витков спирали
По умолчанию используется направление по часовой стрелке (относительно направления оси); при необходимости можно сменить направление навивки на противоположное.

•Шаг, количество витков и длина
Спираль можно создать, используя одну из следующих комбинаций параметров: Длина и витки, Длина и шаг, Шаг и витки.
Третий параметр будет вычислен автоматически, исходя из значений двух других. По умолчанию в качестве длины используется расстояние между начальной и конечной точкой оси спирали. При необходимости можно ввести значение длины вручную.
При выборе комбинации Длина и шаг, шаг можно задавать как постоянным значением, так и графиком в зависимости от длины спирали.

Начало винтовой кривой спирального 3D пути вдоль оси

По умолчанию начало винтовой кривой выбирается системой произвольно. При необходимости его можно изменить, задав требуемое положение с помощью дополнительной 3D точки - точки начала. Дополнительно можно указать числовое значение начального угла поворота винтовой кривой.

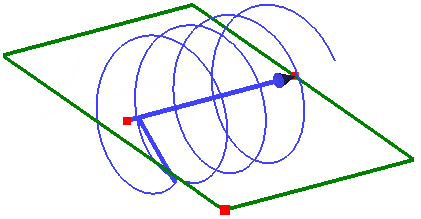

При задании точки начала, начало винтовой кривой переместится по заданному начальному радиусу на плоскость, проходящую через выбранную точку и ось пути.

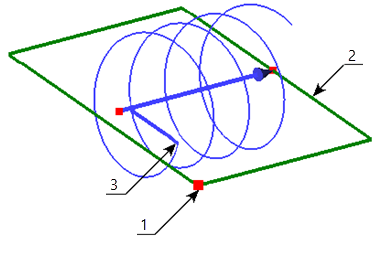

При одновременном задании точки начала и числового значения начального угла, угол откладывается от плоскости, проходящей через ось пути и точку начала.

Использование точки начала для задания радиуса/диаметра

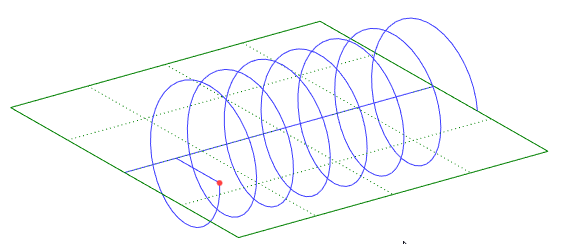

Если задать точку начала и снять флаг параметра начальный радиус/диаметр, то начальный радиус/диаметр винтовой кривой будет определяться положением точки начала. Это позволяет получить ассоциативную связь между точкой начала и радиусом/диаметром кривой, т.е. кривая будет перестраиваться при изменении положения точки начала.
